Cách tính tiết diện dây dẫn theo công suất

Việc lựa chọn đúng tiết diện dây dẫn theo công suất dòng điện không chỉ giúp hệ thống điện hoạt động ổn định mà còn tránh cháy nổ, thất thoát điện năng, và tối ưu chi phí thi công. Bài viết dưới đây SmartSimon sẽ giúp bạn hiểu rõ vì sao cần tính tiết diện dây dẫn, công thức tính, bảng tra tiêu chuẩn và kinh nghiệm chọn dây thực tế.

Tại sao việc tính tiết diện dây dẫn theo công suất dòng điện lại quan trọng?

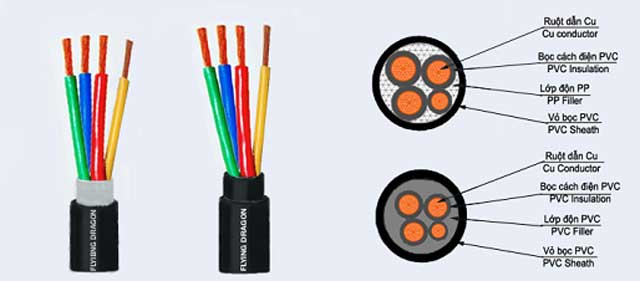

Tiết diện dây dẫn là diện tích mặt cắt ngang của lõi dây điện, thường được tính bằng đơn vị milimet vuông (mm²). Đây là thông số kỹ thuật quan trọng thể hiện khả năng dẫn điện của dây. Tiết diện dây càng lớn thì dây càng chịu được dòng điện lớn mà không bị nóng hay quá tải.

Việc tính chính xác tiết diện dây dẫn theo công suất và dòng điện tiêu thụ sẽ giúp:

• Đảm bảo an toàn cho hệ thống điện: Nếu dây dẫn có tiết diện quá nhỏ so với dòng điện tải qua, dây sẽ bị nóng lên do điện trở lớn, dẫn đến nguy cơ chập cháy hoặc hư hỏng thiết bị.
• Tối ưu hiệu suất truyền tải: Dây dẫn đúng tiết diện sẽ giảm thiểu tổn thất điện năng do sụt áp và nhiệt năng, giúp hệ thống hoạt động ổn định và hiệu quả hơn.
• Tăng tuổi thọ thiết bị và hệ thống: Việc dùng dây phù hợp giúp thiết bị điện vận hành đúng công suất, tránh tình trạng quá tải kéo dài làm giảm tuổi thọ của thiết bị.
• Tiết kiệm chi phí đầu tư: Chọn dây quá lớn sẽ lãng phí vật liệu và tăng chi phí; chọn dây quá nhỏ thì không an toàn. Vì vậy, tính đúng tiết diện giúp cân bằng chi phí và hiệu quả sử dụng.

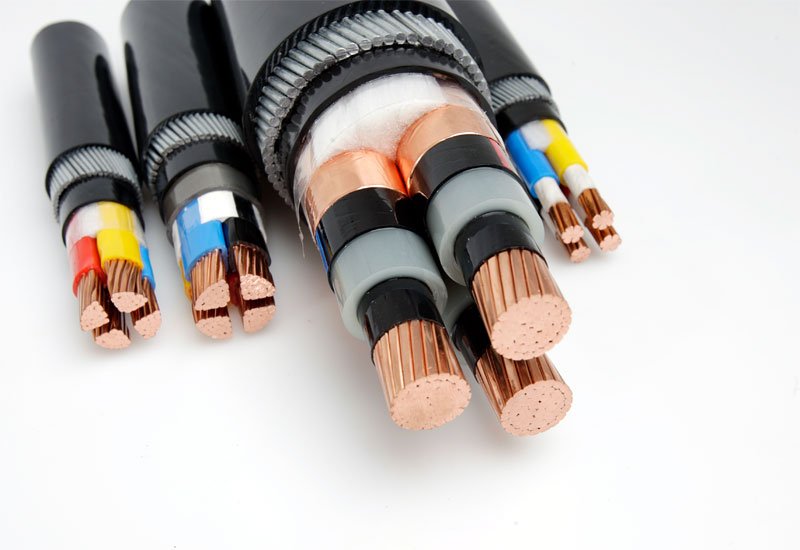

Công thức tính tiết diện dây dẫn theo công suất dòng điện

Có thể áp dụng công thức tính tiết diện dây điện sau để tính toán một cách gần đúng:

S=I/J

Trong đó:

• S: là tiết diện dây dẫn, tính bằng mm2
• I: dòng điện chạy qua mặt cắt vuông, tính bằng Ampere (A)
• J: mật độ dòng điện cho phép (A/mm2)

Mật độ dòng điện cho phép của dây đồng J~ 6A/mm².

Mật độ dòng điện cho phép của dây nhôm J~ 4,5A/mm².

Bảng chọn tiết diện dây dẫn theo tiêu chuẩn

Chọn tiết diện dây dẫn điện theo các tiêu chuẩn được dùng phổ biến nhất hiện nay. Việc chọn theo bảng chọn tiết diện dây dẫn điện theo dòng điện sẽ giúp cho việc thiết kế, thi công công trình dễ dàng hơn rất nhiều cũng như phù hợp các tiêu chuẩn đã có sẵn - Tiêu chuẩn IEC 60439.

Theo tiêu chuẩn IEC 60439. Dòng điện và tiết diện dây dẫn đến 400A được chọn trong bảng IEC60439-1:

Lưu ý: Bảng trên áp dụng với dây đồng, nhiệt độ làm việc ≤ 70°C, trong điều kiện bình thường. Với dây đi âm tường, nên cộng thêm 20% để tăng độ an toàn.

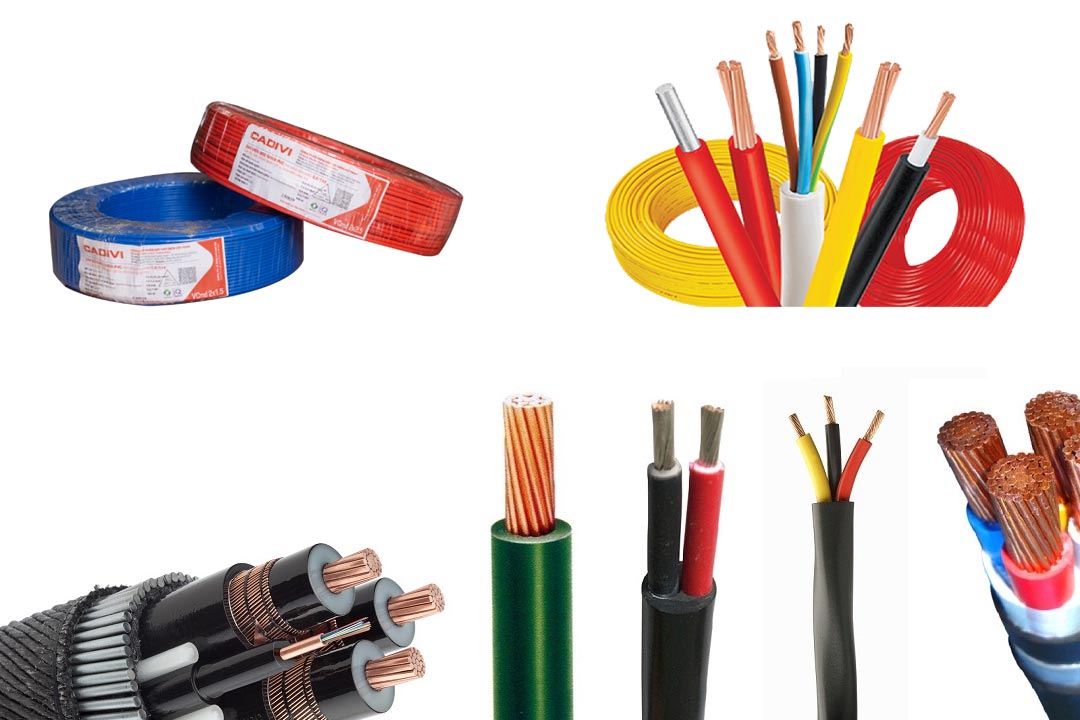

Kinh nghiệm chọn dây dẫn điện, cáp điện

– Xác định nguồn điện sử dụng: Dựa vào loại thiết bị trong nhà (1 pha hay 3 pha) và nguồn cung cấp điện lực tại khu vực. Hầu hết hộ gia đình ở Việt Nam hiện nay dùng nguồn điện 1 pha 2 dây.

– Tính tổng công suất tiêu thụ: Cộng tất cả công suất (W, kW hoặc HP) ghi trên các thiết bị như đèn, tủ lạnh, điều hòa, máy giặt… để ước lượng tổng điện năng sử dụng.

Từ đó, bạn có thể lựa chọn dây, cáp điện phù hợp, đảm bảo an toàn và hiệu quả.

Khi gặp các đơn vị công suất khác nhau thì quy đổi sang cùng một đơn vị như sau:
1kW = 1.000W
1HP = 750W

Kinh nghiệm chọn dây dẫn ngoài trời

– Ưu tiên dây có lớp vỏ bọc chịu nhiệt, chống tia UV, chịu mưa nắng tốt (như dây CV, CX, hoặc cáp bọc XLPE).
– Nên chọn dây có lõi đồng nguyên chất để đảm bảo dẫn điện tốt, giảm tổn hao điện năng.
– Đảm bảo kích thước tiết diện dây phù hợp với dòng điện tải và khoảng cách truyền xa để tránh sụt áp.

Kinh nghiệm chọn dây dẫn chính

– Dựa vào tổng công suất tiêu thụ điện để tính tiết diện dây phù hợp (thường từ 6mm² trở lên cho nhà ở).
– Nên chọn dây lõi đồng, vỏ cách điện PVC hoặc XLPE chịu nhiệt tốt.
– Dây chính cần đi riêng biệt, hạn chế mối nối và lắp qua ống gen để đảm bảo an toàn.

Kinh nghiệm chọn dây dẫn nhánh

– Chọn dây có tiết diện nhỏ hơn dây chính, phù hợp với từng nhóm thiết bị (ví dụ: 1.5–2.5mm² cho đèn, ổ cắm, quạt…).
– Đảm bảo dây có khả năng chịu tải theo công suất thiết bị để tránh quá tải, chập cháy.
– Ghi chú rõ từng nhánh trong tủ điện để dễ bảo trì, sửa chữa sau này.

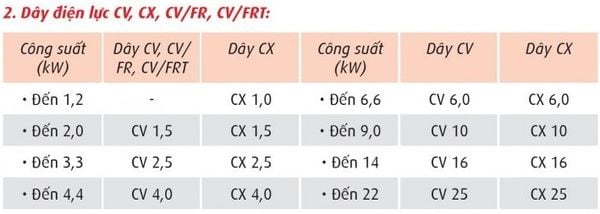

Bảng tra công suất và khả năng chịu tải dây điện

Ví dụ cách tra, dây điện 1.5 trong mã hàng sẽ là CV 1.5. Tra bảng khả năng chịu tải bên dưới, dây điện 1.5 sẽ có khả năng chịu tải được 2 kW tức 2000 w. Từ đó nếu tổng công suất dòng điện của thiết bị nhỏ hơn 2000 w ta sẽ chọn dây điện 1.5

Tương tự nếu tổng công suất điện của thiết bị từ 2000 w đến 3300 w ta sẽ chọn dây điện 2.5. Tổng công suất điện của thiết bị từ 3300 w đến 4400 w ta sẽ chọn dây điện 4.0. Tổng công suất điện của thiết bị từ 4400 w đến 6600 w ta sẽ chọn dây điện 6.0. Tương tự cho các dây còn lại.

Việc tính toán đúng tiết diện dây dẫn theo công suất dòng điện là yếu tố cực kỳ quan trọng để đảm bảo hệ thống điện trong nhà vận hành an toàn, ổn định và tiết kiệm. Từ khâu xác định nguồn điện, tính tổng công suất tiêu thụ đến lựa chọn dây dẫn phù hợp đều cần được thực hiện cẩn thận để tránh quá tải, chập cháy và lãng phí. Để mua thiết bị điện chính hãng và tư vấn giải pháp thi công nhà thông minh trọn gói, Quý khách hàng vui lòng liên hệ với SmartSimon qua Hotline 0862882235 để hỗ trợ và tư vấn nhanh nhất!
