Chi tiết sơ đồ nguyên lý điện thông minh và cách hoạt động của hệ thống

Sơ đồ nguyên lý điện thông minh đang dần thay thế điện truyền thống để trở thành tiêu chuẩn của nhà ở hiện đại. Hệ thống này không chỉ nâng cao tiện nghi mà còn tối ưu hóa việc quản lý năng lượng thông qua tự động hóa. SmartSimon sẽ giúp bạn hiểu rõ cơ chế vận hành cốt lõi này để dễ dàng xây dựng một không gian sống an toàn và đẳng cấp.

Tổng quan các thành phần trong hệ thống

Để hiểu được một sơ đồ nguyên lý điện thông minh, trước hết chúng ta cần nhận diện các thành phần cấu tạo nên nó. Khác với điện truyền thống hoạt động độc lập, SmartHome là một hệ sinh thái liên kết chặt chẽ bao gồm ba nhóm chính:

• Bộ điều khiển trung tâm (Gateway/Hub): Được ví như bộ não của ngôi nhà. Nhiệm vụ của nó là thu thập tín hiệu từ các cảm biến, xử lý thông tin dựa trên kịch bản đã lập trình và gửi lệnh điều khiển đi.
• Thiết bị đầu vào (Input): Là các giác quan thu thập dữ liệu môi trường. Chúng bao gồm các cảm biến (chuyển động, nhiệt độ, cửa), công tắc thông minh hoặc chính chiếc điện thoại và giọng nói của bạn.
• Thiết bị đầu ra (Output): Là bộ phận tay chân thực thi mệnh lệnh. Điển hình là bóng đèn, rèm cửa tự động, khóa cửa điện tử, điều hòa hoặc còi báo động.
• Hạ tầng truyền dẫn: Mạng Internet (Modem WiFi) và mạng nội bộ thiết bị (Zigbee/ Bluetooth/ Dây KNX).

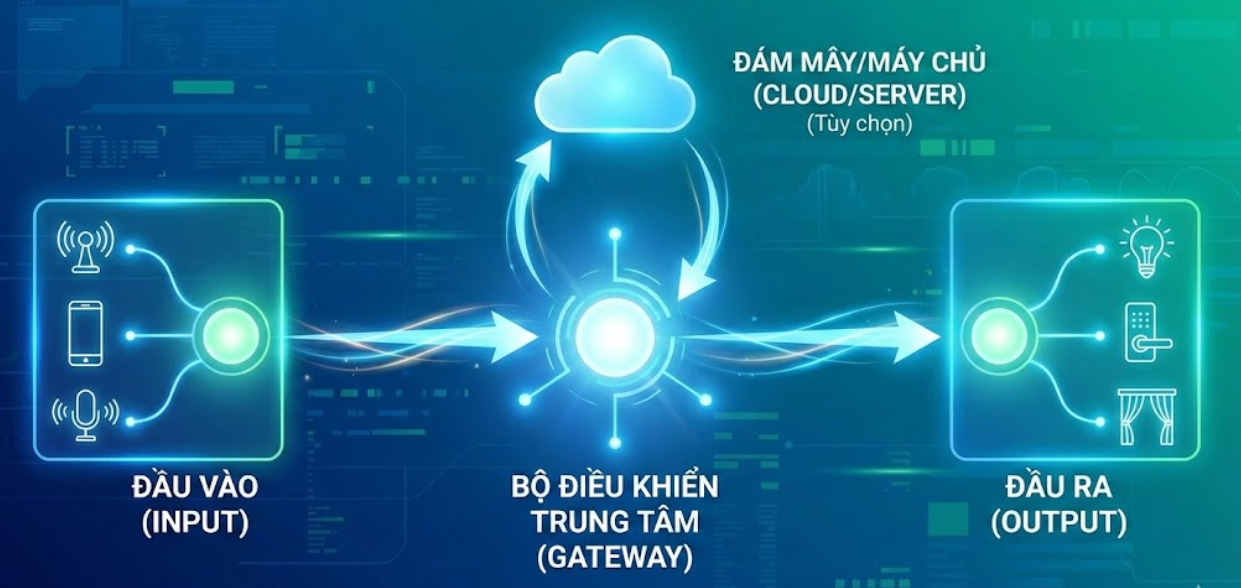

Sơ đồ nguyên lý điện thông minh và cách thức hoạt động

1. Giai đoạn Khởi tạo (Input)

Tín hiệu đầu vào không chỉ đến từ việc bạn chạm tay vào điện thoại. Input được chia làm hai dạng:

• Input chủ động: Khi bạn nhấn nút trên bảng điều khiển ngữ cảnh hoặc ra lệnh bằng giọng nói như Hey Google, bật đèn.
• Input thụ động (Tự động hóa): Đây là tinh hoa của sơ đồ điện thông minh. Các cảm biến đa năng đóng vai trò như mắt và tai của ngôi nhà. Ví dụ: Cảm biến cửa phát hiện trạng thái Mở, hoặc cảm biến hiện diện phát hiện Có người và độ sáng môi trường thấp. Lúc này, tín hiệu được gửi đi mà không cần bạn động tay.

2. Giai đoạn Xử lý & Phân luồng (Gateway & Cloud)

Đây là nơi sơ đồ nguyên lý thể hiện sự thông minh vượt trội so với điện truyền thống:

• Xử lý cục bộ (Local Processing): Khi bạn đang ở nhà, tín hiệu từ cảm biến truyền về Gateway qua sóng Zigbee/Bluetooth. Gateway đóng vai trò là người nhạc trưởng sẽ giải mã và xử lý lệnh ngay lập tức tại chỗ. Ưu điểm là tốc độ phản hồi cực nhanh và quan trọng nhất là hệ thống vẫn hoạt động bình thường ngay cả khi mất kết nối Internet.
• Xử lý từ xa (Cloud/Server): Khi bạn đi du lịch và muốn kiểm tra camera hoặc tắt điều hòa qua mạng 4G, tín hiệu từ điện thoại sẽ đi qua Server đám mây của hãng, sau đó truyền ngược về Modem WiFi nhà bạn rồi mới đến Gateway. Ưu điểm là xóa bỏ khoảng cách địa lý, giúp bạn kiểm soát ngôi nhà từ bất cứ đâu trên thế giới.

3. Giai đoạn Thực thi & Phản hồi (Output )

Trong sơ đồ điện thông minh, câu chuyện không kết thúc ở việc đèn sáng.

• Thực thi: Gateway gửi lệnh Đóng rơ-le tới công tắc đèn hoặc động cơ rèm. Thiết bị chấp hành ngay lập tức.
• Phản hồi trạng thái (Feedback): Đây là điểm đắt giá so với remote tivi hay cửa cuốn cũ. Ngay sau khi đèn sáng, công tắc sẽ gửi ngược một tín hiệu xác nhận về Gateway, và Gateway báo lên ứng dụng điện thoại của bạn. Điều này giúp bạn biết chắc chắn rằng cửa gara đã đóng hay chưa, bàn là đã tắt hay chưa, tránh tình trạng ra lệnh nhưng thiết bị không nhận mà bạn không hề hay biết.

Cách đấu nối trong hệ thống điện thông minh

Điểm khác biệt lớn nhất trong sơ đồ nguyên lý điện thông minh so với điện thường nằm ở cách cấp nguồn và truyền tín hiệu. Trong khi công tắc cơ truyền thống chỉ đóng vai trò cắt/nối dây Nóng (L) để bật đèn, thì hệ thống thông minh phức tạp hơn:

• Về cấp nguồn: Các công tắc thông minh là một thiết bị điện tử có vi mạch, do đó sơ đồ nguyên lý điện thông minh tiêu chuẩn yêu cầu phải có đủ cả dây Nóng (L) và dây Nguội (N - Neutral) tại đế âm. Dây Nguội giúp nuôi bo mạch hoạt động liên tục 24/7 để chờ lệnh, ngay cả khi đèn đang tắt.
• Về tín hiệu: Hệ thống tách biệt hoàn toàn giữa nguồn điện động lực (dòng điện chạy qua bóng đèn) và tín hiệu điều khiển. Điều này có nghĩa là bạn có thể dùng một công tắc ở tầng 1 để tắt đèn tầng 3 mà không cần đi dây điện nối trực tiếp giữa hai điểm đó, nhờ vào tín hiệu không dây.

Các chuẩn kết nối phổ biến trong sơ đồ nguyên lý điện thông minh

Tùy thuộc vào nhu cầu và ngân sách, sơ đồ nguyên lý điện thông minh sẽ sử dụng các giao thức truyền dẫn khác nhau, quyết định độ ổn định của hệ thống:

• Kết nối không dây (Zigbee/WiFi): Đây là loại phổ biến nhất hiện nay nhờ sự linh hoạt. Các thiết bị Zigbee có khả năng tạo mạng lưới (Mesh), thiết bị này làm cầu nối cho thiết bị kia, giúp sóng ổn định mà không phụ thuộc quá nhiều vào Router WiFi của nhà mạng.

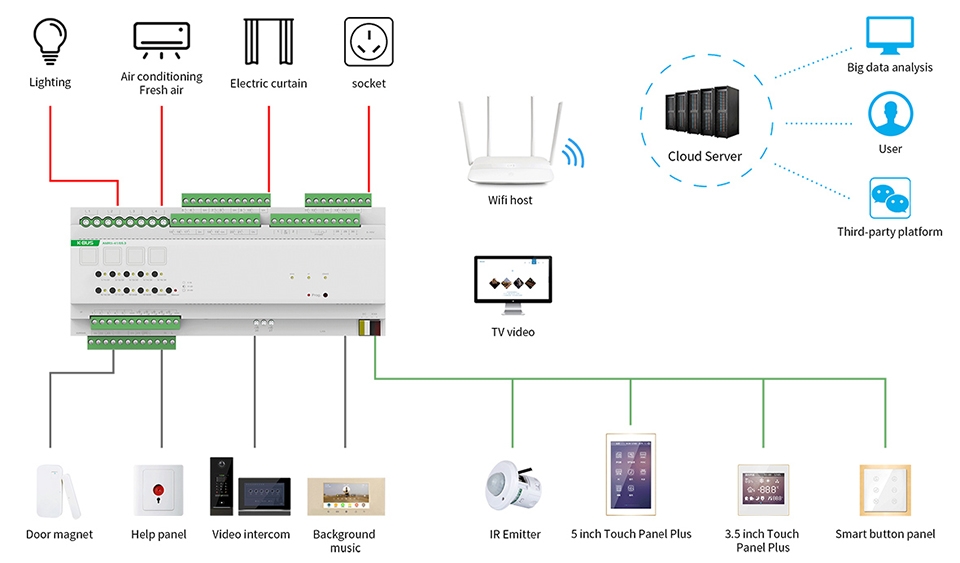

• Kết nối có dây (KNX): Sử dụng dây cáp tín hiệu chuyên dụng chạy song song với dây điện nguồn. Loại sơ đồ này cực kỳ ổn định, bền bỉ nhưng chi phí cao và thường chỉ áp dụng cho các tòa nhà lớn hoặc biệt thự cao cấp ngay từ giai đoạn xây thô.

Một số lưu ý khi thi công dựa trên sơ đồ nguyên lý điện thông minh

• Vấn đề dây Nguội (Neutral): Việc kéo dây Nguội về đế âm là bắt buộc để cấp nguồn ổn định cho bo mạch công tắc thông minh hoạt động 24/7, tránh hiện tượng đèn bị nhấp nháy và đảm bảo độ bền tối đa cho thiết bị.
• Đế âm tường: Ưu tiên sử dụng đế âm vuông hoặc đế chữ nhật sâu lòng để có đủ không gian chứa phần thân dày của thiết bị. Khoảng trống này giúp việc đấu nối dây điện dễ dàng hơn và đảm bảo khả năng tản nhiệt, tránh tình trạng chập cháy do dây bị chèn ép.
• Vị trí đặt Gateway: Bạn nên đặt bộ trung tâm Gateway ở vị trí thông thoáng, nằm giữa ngôi nhà để tối ưu hóa vùng phủ sóng. Tuyệt đối tránh đặt trong tủ kim loại hay các góc khuất kín, vì vật cản sẽ làm suy yếu tín hiệu khiến hệ thống phản hồi chậm.

Sơ đồ nguyên lý điện thông minh đảm bảo sự liên kết chặt chẽ giữa các thiết bị, mang lại sự an toàn và tiện nghi tối đa. Nếu bạn cần giải pháp thiết kế riêng biệt, hãy liên hệ ngay qua Hotline: 0862.88.22.35 để được SmartSimon hỗ trợ chi tiết nhất.
