Tìm hiểu chi tiết sơ đồ đấu mạch điện cầu thang đơn giản

Bạn đang tìm kiếm sơ đồ đấu mạch điện cầu thang chuẩn kỹ thuật để đảm bảo sự tiện nghi và an toàn cho ngôi nhà? Việc nắm vững nguyên lý đi dây không chỉ giúp hệ thống chiếu sáng hoạt động ổn định mà còn hạn chế tối đa rủi ro chập cháy. Hãy cùng SmartSimon khám phá chi tiết các cách đấu nối phổ biến và hướng dẫn lắp đặt thực tế ngay trong bài viết dưới đây.

Mạch điện cầu thang là gì

Mạch điện cầu thang là hệ thống chiếu sáng được thiết kế đặc biệt, cho phép người sử dụng điều khiển bật hoặc tắt một hoặc nhiều bóng đèn từ hai vị trí hoàn toàn khác nhau. Thông thường, các công tắc này được bố trí tại chân cầu thang và đỉnh cầu thang. Ngoài ứng dụng chính cho khu vực lối đi giữa các tầng, loại mạch này còn rất hữu ích khi lắp đặt cho các hành lang dài, nhà kho rộng hoặc trong phòng ngủ lớn, giúp người dùng tắt điện ngay tại giường mà không cần di chuyển ra cửa. Lợi ích cốt lõi của hệ thống là sự thuận tiện khi di chuyển và đảm bảo an toàn tuyệt đối trong điều kiện thiếu sáng.

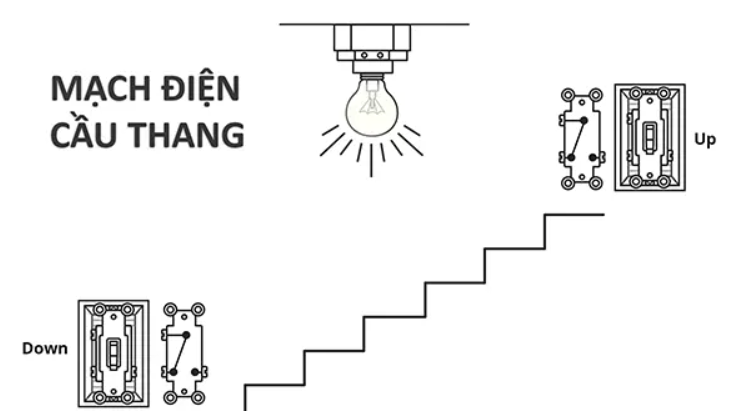

Nguyên lý hoạt động chung của mạch điện cầu thang

Khác với các mạch điện chiếu sáng thông thường chỉ dùng công tắc hai cực, mạch cầu thang bắt buộc phải sử dụng thiết bị gọi là công tắc ba cực hay còn gọi là công tắc đảo chiều. Mỗi công tắc này có một cực chung và hai cực bìa dùng để nối dây liên lạc.

Nguyên lý vận hành của mạch dựa trên sự đóng ngắt linh hoạt tại hai đầu. Khi hai công tắc cùng ở một trạng thái nối mạch, dòng điện được khép kín giúp đèn sáng. Ngược lại, khi hai công tắc ở vị trí đối nghịch, mạch điện bị hở làm đèn tắt. Thao tác gạt công tắc ở bất kỳ đầu nào cũng sẽ làm thay đổi trạng thái đóng hoặc mở của toàn bộ mạch điện.

Các loại sơ đồ đấu mạch điện cầu thang phổ biến hiện nay

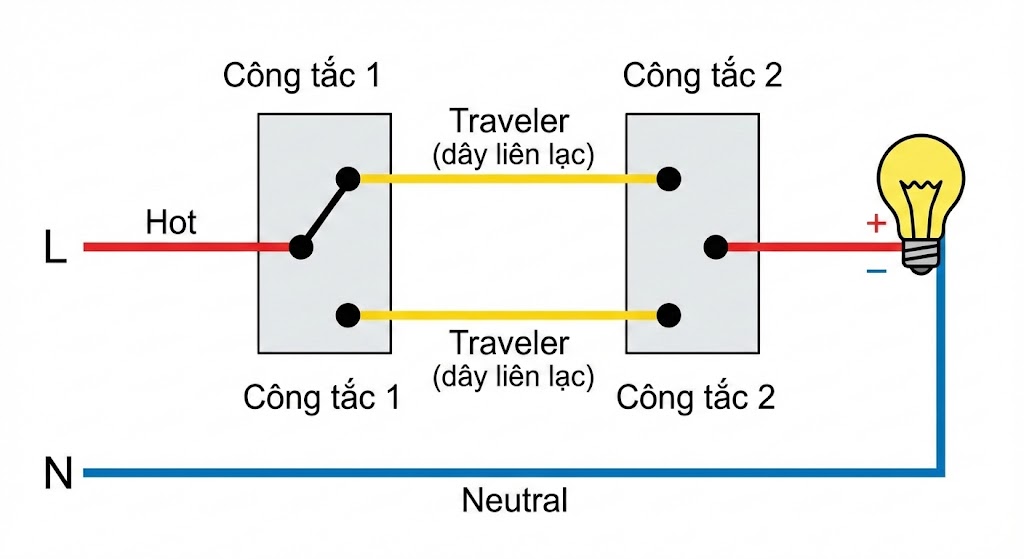

Sơ đồ đấu mạch điện cầu thang cơ bản

Đây là sơ đồ được khuyến nghị sử dụng trong hầu hết các công trình hiện đại vì tính an toàn cao (dây lửa luôn đi qua công tắc, khi tắt đèn thì tại đui đèn không có điện).

Nguyên lý hoạt động: Dây nóng (L) từ nguồn điện sẽ đi vào cực chung của công tắc thứ nhất. Hai cực bìa của công tắc này sẽ được nối với hai cực bìa của công tắc thứ hai bằng 2 dây dẫn (gọi là dây liên lạc). Cực chung của công tắc thứ hai sẽ nối đến bóng đèn. Đầu còn lại của bóng đèn nối về dây nguội (N).

Cách đấu dây chi tiết

• Bước 1: Cấp nguồn dây Nóng (L) vào cực chung (thường ký hiệu C hoặc 0) của Công tắc 1.
• Bước 2: Đi 2 dây điện (dây liên lạc) nối từ 2 cực còn lại của Công tắc 1 lên 2 cực tương ứng của Công tắc 2.
• Bước 3: Từ cực chung của Công tắc 2, đi 1 dây điện ra 1 đầu của đui đèn.
• Bước 4: Đầu còn lại của đui đèn đấu trực tiếp vào dây Nguội (N) của nguồn điện.

Ưu điểm: An toàn, dễ kiểm tra sửa chữa, tuân thủ đúng quy tắc an toàn điện.

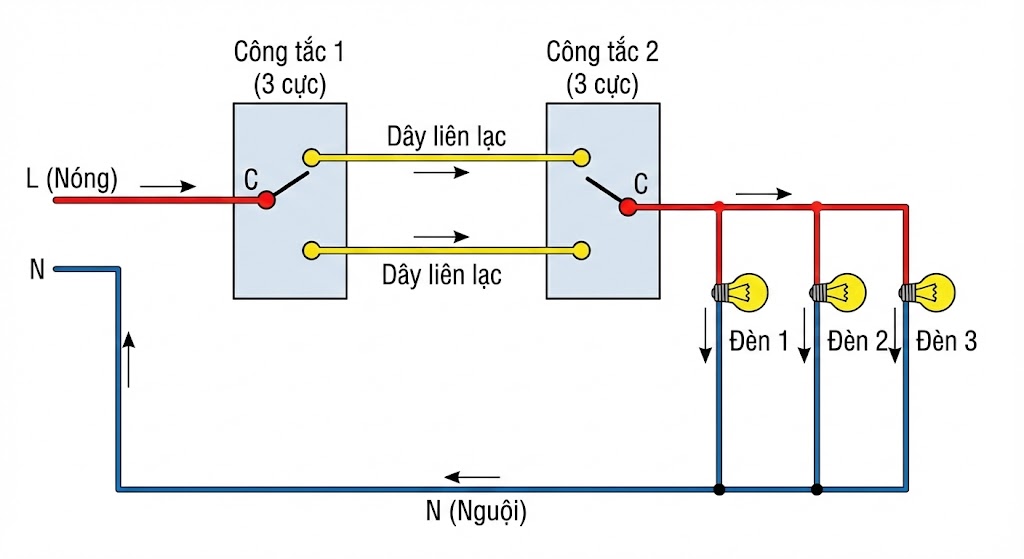

Sơ đồ đấu mạch điện cầu thang điều khiển nhiều bóng đèn

Đối với những cầu thang dài, gấp khúc hoặc bị khuất, một bóng đèn là không đủ sáng. Khi đó ta cần lắp nhiều bóng đèn nhưng vẫn chỉ dùng 2 công tắc ở đầu và cuối để điều khiển chung.

Nguyên lý hoạt động: Về cơ bản, phần điều khiển (cách đấu 2 công tắc 3 cực) giống hệt sơ đồ cơ bản số 1. Sự khác biệt nằm ở phần tải (bóng đèn). Các bóng đèn sẽ được mắc SONG SONG với nhau.

Cách đấu dây:

• Thực hiện đấu nối 2 công tắc y như Sơ đồ 1.
• Dây điện từ cực chung của Công tắc 2 đi ra sẽ được chia làm nhiều nhánh, mỗi nhánh cấp dây nóng vào một bóng đèn.
• Tất cả các đầu dây còn lại của các bóng đèn được gom chung lại và đấu vào dây Nguội (N) của nguồn.

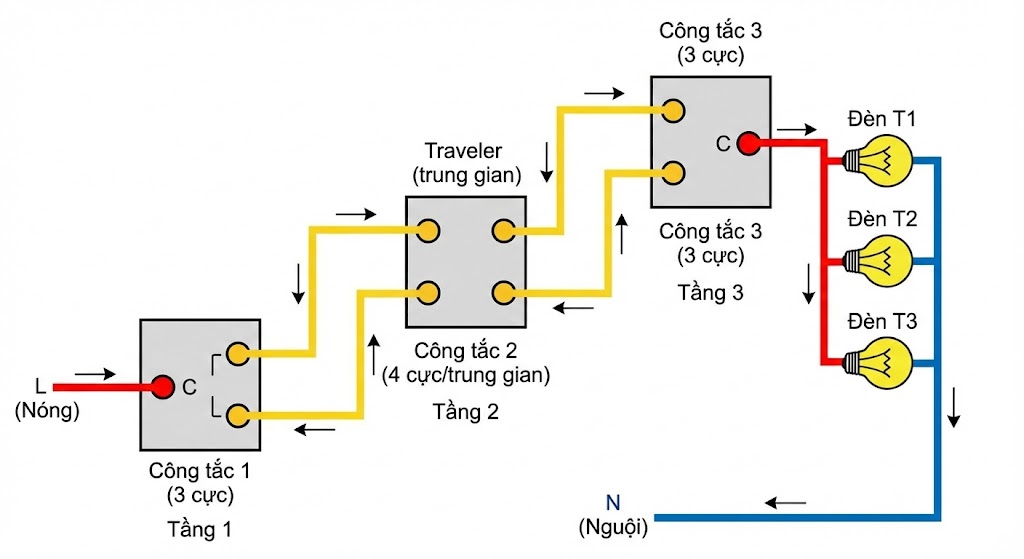

Sơ đồ đấu mạch điện cầu thang cho nhà nhiều tầng

Nếu nhà bạn có 3, 4 tầng và bạn muốn đứng ở tầng nào cũng có thể bật/tắt đèn của khu vực cầu thang đó (ví dụ: đứng tầng 2 bật đèn tầng 1-2, hoặc bật đèn tầng 2-3), thì sơ đồ 2 công tắc là không đủ. Bạn cần sử dụng thêm Công tắc 4 cực (hay còn gọi là công tắc trung gian/công tắc chéo) đặt ở các tầng giữa.

Nguyên lý (Ví dụ cho 3 vị trí điều khiển):

• Vị trí đầu và cuối: Sử dụng 2 công tắc 3 cực.
• Vị trí ở giữa: Sử dụng 1 công tắc 4 cực.

Cách đấu dây: Dây nóng vào công tắc 3 cực đầu tiên. Hai dây liên lạc đi ra khỏi công tắc 3 cực này sẽ đi vào 2 đầu vào của công tắc 4 cực ở giữa. Hai đầu ra của công tắc 4 cực lại tiếp tục đi đến 2 cực bìa của công tắc 3 cực cuối cùng. Cực chung của công tắc 3 cực cuối cùng đi ra đèn.

Một số lưu ý khi đấu mạch điện cầu thang

• Tuân thủ tuyệt đối an toàn điện: An toàn là ưu tiên số một. Bạn bắt buộc phải ngắt cầu dao tổng và dùng bút thử điện kiểm tra lại các đầu dây trước khi thao tác. Hãy luôn giữ tay khô ráo và trang bị bảo hộ cơ bản để loại bỏ mọi rủi ro về điện giật trong quá trình đấu nối.
• Xác định chính xác cực của công tắc: Trên công tắc 3 cực, việc phân biệt đúng chân cực chung và chân cực chạy là thao tác then chốt. Bạn cần đặc biệt chú ý ký hiệu của nhà sản xuất, vì nếu đấu sai dây này, mạch điện sẽ không hoạt động hoặc nghiêm trọng hơn là gây chập cháy ngay khi bật nguồn.
• Quy ước màu dây dẫn rõ ràng: Để tránh nhầm lẫn và dễ dàng sửa chữa sau này, hãy sử dụng dây điện có màu sắc riêng biệt. Ví dụ: dùng màu đỏ cho dây nóng, màu xanh cho dây nguội và màu vàng cho dây liên lạc. Sự phân loại này giúp hệ thống điện minh bạch và chuyên nghiệp hơn.
• Tính toán vị trí lắp đặt hợp lý: Vị trí công tắc cần đảm bảo cả sự thuận tiện lẫn tính thẩm mỹ. Độ cao lý tưởng là từ 1.2m đến 1.4m so với sàn, vừa tầm tay người sử dụng. Nên đặt bảng điện ở nơi dễ nhìn, dễ thao tác ngay lối lên xuống cầu thang và lắp đặt ngay ngắn để đẹp mắt.
