Khám phá nguyên lý hoạt động của cảm biến ánh sáng chi tiết

Bạn muốn sở hữu hệ thống đèn tự động thông minh nhưng chưa biết bắt đầu từ đâu? Hãy cùng SmartSimon khám phá nguyên lý hoạt động của cảm biến ánh sáng. Đây là kiến thức nền tảng quan trọng giúp bạn dễ dàng lựa chọn và làm chủ công nghệ tự động hóa cho ngôi nhà của mình.

Cảm biến ánh sáng là gì?

Cảm biến ánh sáng là một thiết bị quang điện có chức năng chuyển đổi năng lượng từ ánh sáng môi trường thành tín hiệu điện năng. Thiết bị này đóng vai trò như cơ quan thị giác, giúp hệ thống trung tâm nhận biết cường độ sáng xung quanh để đưa ra các quyết định điều khiển thiết bị điện một cách chính xác.

Cấu tạo cơ bản của cảm biến ánh sáng

Để hiện thực hóa nguyên lý biến đổi quang năng thành điện năng, cảm biến ánh sáng được cấu tạo từ ba thành phần chính gắn kết chặt chẽ:

• Chất bán dẫn cảm quang: Đây là bộ phận quan trọng nhất, thường làm từ vật liệu Cadmium Sulfide (CdS) hoặc Silicon. Lớp vật liệu này đóng vai trò hấp thụ photon ánh sáng để giải phóng electron và thay đổi tính chất điện.
• Các điện cực: Gồm hai chân kim loại nối trực tiếp vào hai đầu của lớp bán dẫn. Bộ phận này có nhiệm vụ dẫn dòng điện hoặc tín hiệu từ cảm biến ra mạch xử lý trung tâm của hệ thống nhà thông minh.
• Vỏ bảo vệ trong suốt: Lớp vỏ này thường làm bằng nhựa hoặc thủy tinh cao cấp. Nó vừa hoạt động như một thấu kính hội tụ giúp tập trung ánh sáng vào bề mặt cảm biến, vừa ngăn chặn bụi bẩn và độ ẩm xâm nhập làm hỏng linh kiện bên trong.

Phân loại các cảm biến ánh sáng dựa trên cấu tạo

• Quang trở (LDR): Sử dụng sự thay đổi điện trở làm nguyên lý chính. Loại này có cấu tạo đơn giản, giá thành rẻ và độ bền cao, thường thấy trong các cột đèn đường tự động.
• Quang điốt (Photodiode): Sử dụng mối nối P-N để chuyển đổi trực tiếp quang năng thành dòng điện. Loại này có tốc độ phản hồi cực nhanh, thường dùng trong các thiết bị điều khiển từ xa hoặc đầu đọc mã vạch.
• Quang tranzito (Phototransistor): Là phiên bản nâng cấp của quang điốt với khả năng khuếch đại tín hiệu ngay trong linh kiện. Điều này giúp thiết bị có độ nhạy cao hơn, phát hiện được cả những nguồn sáng yếu.

Nguyên lý hoạt động của cảm biến ánh sáng

Cảm biến ánh sáng là thiết bị chuyển đổi năng lượng quang học (ánh sáng) thành tín hiệu điện. Dù có nhiều loại khác nhau, hầu hết các cảm biến ánh sáng trên thị trường hiện nay đều hoạt động dựa trên một nguyên lý vật lý cốt lõi là hiệu ứng quang điện trong.

1. Nguyên lý nền tảng: Hiệu ứng quang điện trong

Đây là giai đoạn cảm biến tiếp nhận thông tin từ môi trường. Vật liệu chính để chế tạo cảm biến thường là các chất bán dẫn như Silic, Gecmani hoặc Cadmium Sulfide

• Trạng thái không có ánh sáng: Trong bóng tối, các hạt electron trong vật liệu bán dẫn liên kết chặt chẽ với hạt nhân nguyên tử. Lúc này, vật liệu không có hoặc có rất ít các hạt tải điện tự do, dẫn đến việc nó dẫn điện rất kém hoặc có điện trở rất cao.
• Trạng thái có ánh sáng: Khi ánh sáng chiếu vào bề mặt cảm biến, các hạt photon (hạt ánh sáng) sẽ va chạm với các electron trong vật liệu. Nếu năng lượng của photon đủ lớn, nó sẽ truyền năng lượng này cho electron, giúp electron bứt ra khỏi liên kết và trở thành electron tự do.
• Kết quả: Sự xuất hiện của các electron tự do làm thay đổi đột ngột tính chất điện của vật liệu, cụ thể là làm tăng khả năng dẫn điện và giảm điện trở

2. Nguyên lý hoạt động cụ thể của từng loại phổ biến

Quang trở (LDR - Light Dependent Resistor) Đây là loại phổ biến nhất trong các ứng dụng dân dụng như đèn ngủ hay đèn đường tự động.

• Nguyên lý: Hoạt động dựa trên sự thay đổi điện trở suất.
• Vận hành: Khi trời tối, số lượng electron tự do ít, điện trở của quang trở tăng lên rất cao (hàng Mega Ohm), ngăn dòng điện chạy qua. Khi trời sáng, số lượng electron tự do tăng vọt, điện trở giảm xuống thấp (vài trăm Ohm), cho phép dòng điện chạy qua mạnh mẽ.

Quang điốt (Photodiode) Loại này thường dùng trong các thiết bị cần độ chính xác cao hoặc tốc độ phản hồi nhanh.

• Nguyên lý: Chuyển đổi trực tiếp năng lượng ánh sáng thành dòng điện.
• Vận hành: Quang điốt thường được mắc trong mạch theo chiều phân cực ngược. Khi ánh sáng chiếu vào mối nối bán dẫn P-N, nó tạo ra các cặp electron và lỗ trống, sinh ra một dòng điện rò chạy ngược chiều gọi là dòng quang điện. Cường độ ánh sáng càng mạnh thì dòng điện này càng lớn.

Quang tranzito (Phototransistor) Loại này tương tự như photodiode nhưng có khả năng khuếch đại tín hiệu.

• Nguyên lý: Tương tự như quang điốt nhưng tích hợp thêm khả năng khuếch đại.
• Vận hành: Dòng điện sinh ra từ ánh sáng sẽ kích hoạt cực nền (Base) của tranzito, từ đó điều khiển một dòng điện lớn hơn nhiều chạy qua hai cực còn lại. Điều này giúp cảm biến nhạy hơn rất nhiều so với quang điốt thông thường.

3. Giai đoạn xử lý tín hiệu điện

Sự thay đổi về điện trở hoặc dòng điện nêu trên chưa thể điều khiển trực tiếp các thiết bị phức tạp. Nó cần đi qua một mạch điện để chuyển đổi thành tín hiệu mà bộ vi xử lý có thể hiểu được.

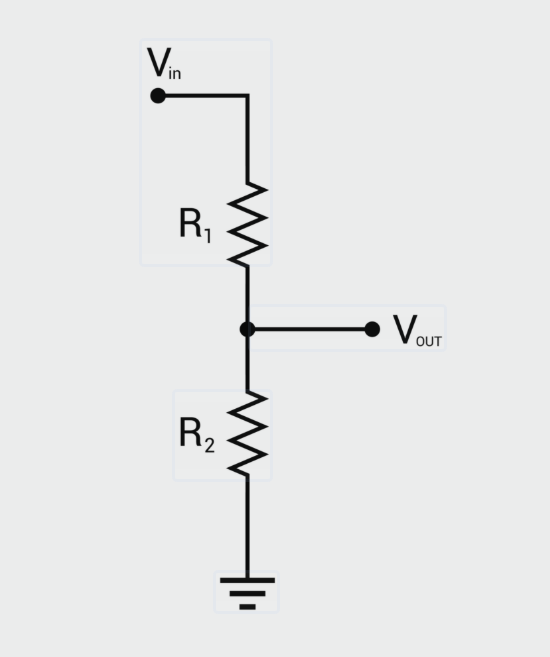

• Mạch cầu phân áp: Cảm biến thường được mắc nối tiếp với một điện trở cố định. Khi điện trở của cảm biến thay đổi theo ánh sáng, điện áp tại điểm giữa của mạch cũng thay đổi tương ứng.
• Tín hiệu tương tự (Analog): Đo giá trị điện áp cụ thể để biết chính xác cường độ sáng (ví dụ để điều chỉnh độ sáng màn hình điện thoại mượt mà).
• Tín hiệu số (Digital): So sánh điện áp với một mức ngưỡng cài đặt sẵn. Nếu điện áp vượt qua ngưỡng này, mạch sẽ hiểu là trời sáng; nếu thấp hơn, mạch hiểu là trời tối. Đây là cơ chế dùng để bật tắt đèn tự động.

Ứng dụng thực tế của cảm biến ánh sáng

Sự linh hoạt trong nguyên lý vận hành đã đưa cảm biến ánh sáng vào mọi ngóc ngách của đời sống hiện đại:

• Trong Smart Home: Hệ thống rèm cửa tự động đóng lại khi phát hiện nắng gắt để bảo vệ đồ nội thất, hay đèn sân vườn tự kích hoạt khi hoàng hôn buông xuống.
• Trong nông nghiệp công nghệ cao: Cảm biến đo cường độ nắng để điều chỉnh hệ thống lưới cắt nắng hoặc đèn quang hợp cho cây trồng.
• Trong an ninh: Camera giám sát tự động kích hoạt chế độ hồng ngoại khi cảm biến phát hiện môi trường thiếu sáng.

Nắm vững nguyên lý hoạt động của cảm biến ánh sáng là chìa khóa giúp bạn làm chủ công nghệ tự động hóa. SmartSimon hy vọng những kiến thức này sẽ hỗ trợ đắc lực cho bạn trong việc kiến tạo không gian sống tiện nghi và hiện đại.
