Hướng dẫn cách đấu công tắc thông minh chuẩn, đơn giản

Công tắc thông minh ngày càng trở nên phổ biến trong các hộ gia đình hiện đại nhờ khả năng điều khiển từ xa, tạo ngữ cảnh thông minh và dễ dàng tích hợp vào hệ thống nhà thông minh. Tuy nhiên, nhiều người vẫn chưa rõ cách đấu dây công tắc thông minh như thế nào cho đúng và an toàn. Bài viết sau SmartSimon sẽ hướng dẫn bạn cách đấu công tắc thông minh chuẩn, dễ hiểu, dễ thực hiện, kể cả khi bạn không phải thợ điện chuyên nghiệp.

Chuẩn bị trước khi đấu công tắc thông minh

Dụng cụ cần thiết khi lắp đặt công tắc thông minh

Trước khi tiến hành đấu nối dây và lắp đặt công tắc thông minh, bạn cần phải có sự chuẩn bị đầy đủ về nguyên vật liệu và kiến thức. Cụ thể như sau:

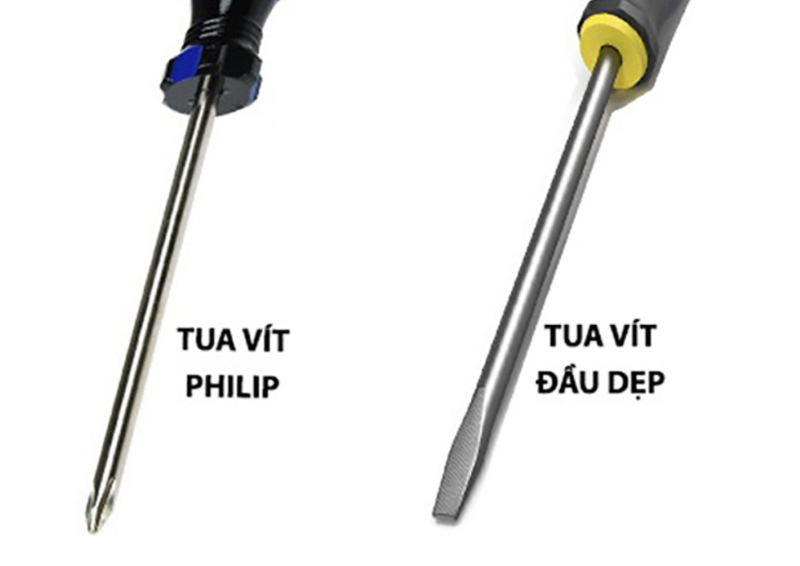

• 2 tua vít (1 tua vít Phillips, 1 tua vít đầu dẹp).

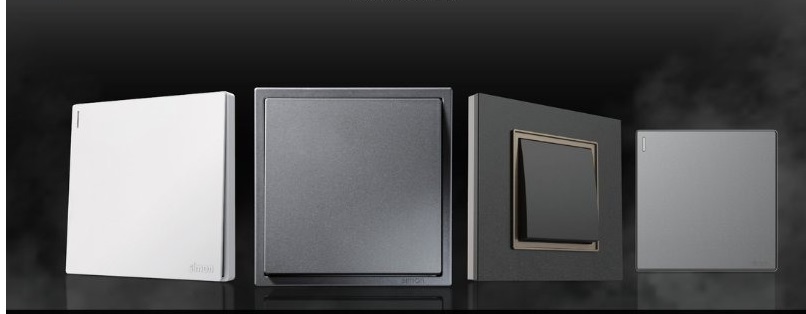

• 1 công tắc thông minh phù hợp công trình của bạn và vị trí muốn lắp đặt.
• Dây điện có tiết diện vừa phải.
• Kéo cắt dây.
• Băng keo điện

Chọn vị trí lắp công tắc

Bạn cần xác định vị trí lắp đặt phù hợp với kết cấu tường và mục đích sử dụng. Có hai trường hợp phổ biến:

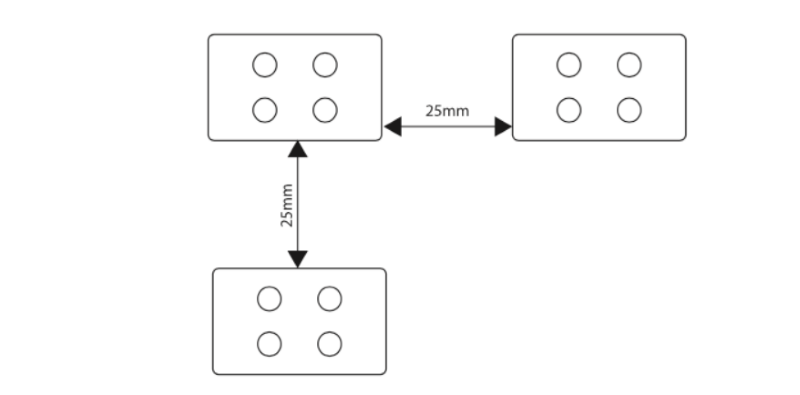

• Lắp công tắc đế âm: Đây là kiểu phổ biến nhất, thường lắp chìm vào trong tường. Cần đảm bảo hộp đế âm chắc chắn, đủ kích thước và đã có sẵn dây nguồn chờ.
• Lắp công tắc đế nổi: Áp dụng với công trình cải tạo, nơi không thể đục tường. Công tắc được gắn trực tiếp lên bề mặt tường và dây đi nổi, cần dùng ống gen để bảo vệ và tăng tính thẩm mỹ.

Chọn loại công tắc thông minh phù hợp

Trước khi lắp bạn cần chọn được loại công tắc thông minh phù hợp với bảng công tắc tường nhà bạn. Cụ thể:

• Công tắc 1 chiều: Sử dụng để mở hoặc đóng một mạch điện chỉ từ một hướng. Thường được sử dụng trong các hệ thống đơn giản như đèn chiếu sáng, quạt.
• Công tắc 2 chiều: Sử dụng trong các mạch điện nơi cần kiểm soát một thiết bị từ hai điểm khác nhau. Thường được sử dụng trong các hệ thống chiếu sáng nơi có hai công tắc kiểm soát một bóng đèn.
• Công tắc cảm ứng: Sử dụng để điều khiển ánh sáng, thiết bị điện hoặc hệ thống tự động hóa.
• Công tắc cửa cuốn: Thường được sử dụng trong hệ thống cửa cuốn tự động, như cổng điện tử, cửa gara tự động. Công tắc này đảm bảo rằng cửa cuốn chỉ hoạt động khi có người hoặc xe đi vào hoặc thoát khỏi khu vực

Cách đấu công tắc thông minh cho gia đình đơn giản, chi tiết

Với mỗi loại công tắc chúng ta sẽ có các bước lắp đặt khác nhau, trong bài này AKIA SMART HOME sẽ chia sẻ với bạn 3 cách đấu dây công tắc điện thông minh phổ biến hiện nay là công tắc cảm ứng (đảo chiều), công tắc 1 chiều và công tắc cửa cuốn.

1 – Hướng dẫn đấu dây công tắc cảm ứng (công tắc đảo chiều)

Bước 1: Để tháo mặt kính của công tắc, bạn có thể sử dụng tua vít 2 cạnh và đặt nó vào lỗ ở cạnh dưới công tắc hoặc cạnh bên tùy thuộc vào chiều lắp đặt của sản phẩm. Sau đó, thực hiện một lực bẩy nhẹ để đẩy mặt kính ra khỏi thân của công tắc.

Để tháo mặt kính của công tắc, bạn có thể sử dụng tua vít 2 cạnh và đặt nó vào lỗ ở cạnh dưới công tắc

Bước 2: Kết nối dây có điện (nóng) với cực “L”, dây trung tính (lạnh/trung tính) với cực “N” và cực “1, 2,..” với thiết bị đóng ngắt và thiết bị điều khiển.  Sau đó, đặt các dây kết nối gọn gàng bên trong đế. Các đầu dây chưa được nối phải được cách điện để tránh đoản mạch. Tiếp theo, lắp công tắc vào đế lõm. Cuối cùng, bạn gắn công tắc vào đế bằng các vít được cung cấp và căn chỉnh cẩn thận trước khi lắp lại kính.

Kết nối dây có điện (nóng) với cực “L”, dây trung tính (lạnh/trung tính) với cực “N” và cực “1, 2,..”

2 – Hướng dẫn đấu dây công tắc 1 chiều

Bước 1: Dùng kìm tuốt đầu dây và nối vào đuôi đèn. Mở ốc ở đuôi đèn, đấu nối dây và siết chặt.

Dùng kìm tuốt đầu dây và nối vào đuôi đèn

Bước 2: Gắn đèn vào đui đèn. Nối một đầu dây nóng từ nguồn điện vào công tắc. và kết nối dây nóng của bóng đèn với công tắc và dây nguội trực tiếp với nguồn điện.

Nối một đầu dây nóng từ nguồn điện vào công tắc. và kết nối dây nóng của bóng đèn với công tắc và dây nguội trực tiếp với nguồn điện.

3 – Hướng dẫn đấu dây công tắc cửa cuốn

Bước 1: Trước tiên, bạn cần tháo mặt kính của công tắc bằng cách sử dụng tua vít 2 cạnh và đặt nó vào lỗ ở cạnh dưới công tắc hoặc cạnh bên tùy thuộc vào chiều lắp đặt của sản phẩm. Sau đó, thực hiện một lực bẩy nhẹ để đẩy mặt kính ra khỏi thân của công tắc.

Bạn cần tháo mặt kính của công tắc bằng cách sử dụng tua vít 2 cạnh và đặt nó vào lỗ ở cạnh dưới công tắc

Bước 2:  Đấu dây và cố định sản phẩm:

• Dây có điện (nóng) với cực “L”, d
• Dây trung tính (lạnh/trung tính) với cực “N”
• 4 dây tín điện điều khiển xuống nút ấn cơ theo từng màu dây dựa trên quy định của nhà sản xuất lần lượt: K2 (Lên), K1 (Xuống), C (Chung), N0 (Stop).

4 dây tín điện điều khiển xuống nút ấn cơ theo từng màu dây dựa trên quy định của nhà sản xuất lần lượt: K2 (Lên), K1 (Xuống), C (Chung), N0 (Stop)

Việc đấu công tắc thông minh hiện nay không quá phức tạp nếu bạn nắm rõ quy trình và tuân thủ các bước hướng dẫn an toàn. Bài viết trên hy vọng đã cung cấp đầy đủ thông tin để bạn có thể tự lắp đặt hoặc giám sát thợ điện thi công hệ thống công tắc thông minh một cách hiệu quả. Nếu bạn đang tìm kiếm thiết bị thông minh chất lượng hoặc đơn vị thi công nhà thông minh chuyên nghiệp, đừng ngần ngại liên hệ với SmartSimon qua Hotline 0862.88.22.35 để được tư vấn miễn phí và triển khai trọn gói.
