Công tắc 2 chiều là gì? Cấu tạo, nguyên lý và ứng dụng thực tế

Bạn đang muốn tìm hiểu công tắc 2 chiều là gì và ứng dụng của nó trong ngôi nhà hiện đại? Hãy cùng SmartSimon khám phá chi tiết về đặc điểm, nguyên lý hoạt động và những lợi ích tuyệt vời mà thiết bị này mang lại cho không gian sống của bạn ngay trong bài viết dưới đây.

Công tắc 2 chiều là gì?

Công tắc 2 chiều (hay còn gọi là công tắc đảo chiều) là một thiết bị điện chuyên dụng có thiết kế mạch đặc biệt với 3 cực đấu dây. Chức năng chính của nó là phối hợp với một công tắc thứ hai để điều khiển một thiết bị (thường là bóng đèn) từ hai vị trí hoàn toàn khác nhau.

Điểm khác biệt cốt lõi:

• Công tắc 1 chiều: Chỉ có 2 cực, chỉ đóng/ngắt đèn tại 1 vị trí cố định.
• Công tắc 2 chiều: Có 3 cực, cho phép tắt/bật linh hoạt tại 2 vị trí (Ví dụ: Đầu và cuối cầu thang).

Cấu tạo chi tiết của công tắc 2 chiều

Về hình thức bên ngoài, loại công tắc này có thiết kế tương đồng với các dòng công tắc thông thường để đảm bảo tính thẩm mỹ đồng bộ. Tuy nhiên, cấu tạo bên trong và mặt sau có những điểm khác biệt kỹ thuật rõ rệt:

Lớp vỏ bảo vệ

Thường được làm từ nhựa Polycarbonate cao cấp. Vật liệu này giúp công tắc cách điện an toàn, chịu nhiệt tốt, chống cháy và chịu được va đập trong quá trình sử dụng.

Hạt công tắc (Bộ phận tiếp điểm)

Đây là điểm khác biệt quan trọng nhất. Mặt sau của công tắc 2 chiều có 3 cực đấu dây bằng đồng:

• 01 Cực chung (Common): Là ngõ vào của dòng điện (ở công tắc 1) hoặc ngõ ra nối tới bóng đèn (ở công tắc 2).
• 02 Cực chuyển đổi (Travelers/Cực liên lạc): Đây là hai cực dùng để nối thông sang hai cực tương ứng của công tắc thứ 2.

Cơ chế bên trong sử dụng thanh lưỡi gà di động. Thanh này không bao giờ ngắt hẳn mạch mà luôn tiếp xúc với 1 trong 2 cực chạy, giúp dòng điện luôn sẵn sàng chuyển hướng.

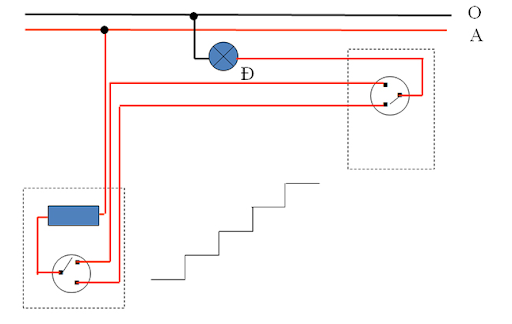

Nguyên lý hoạt động của công tắc 2 chiều

Cơ chế hoạt động của công tắc 2 chiều dựa trên nguyên lý chuyển mạch. Để hệ thống vận hành, người dùng cần lắp đặt một cặp gồm 2 công tắc nối với nhau.

Cực chung của công tắc thứ nhất nối với nguồn điện, cực chung của công tắc thứ hai nối ra bóng đèn. Hai cực chuyển đổi của công tắc này sẽ nối song song với hai cực chuyển đổi của công tắc kia, tạo thành hai đường dẫn điện riêng biệt.

Khi hai công tắc cùng kết nối vào một đường dẫn, mạch điện kín và đèn sẽ sáng. Khi mỗi công tắc kết nối vào một đường dẫn khác nhau, mạch điện hở và đèn sẽ tắt. Nguyên lý này cho phép người dùng tác động vào bất kỳ công tắc nào cũng có thể làm thay đổi trạng thái đóng hoặc ngắt của bóng đèn.

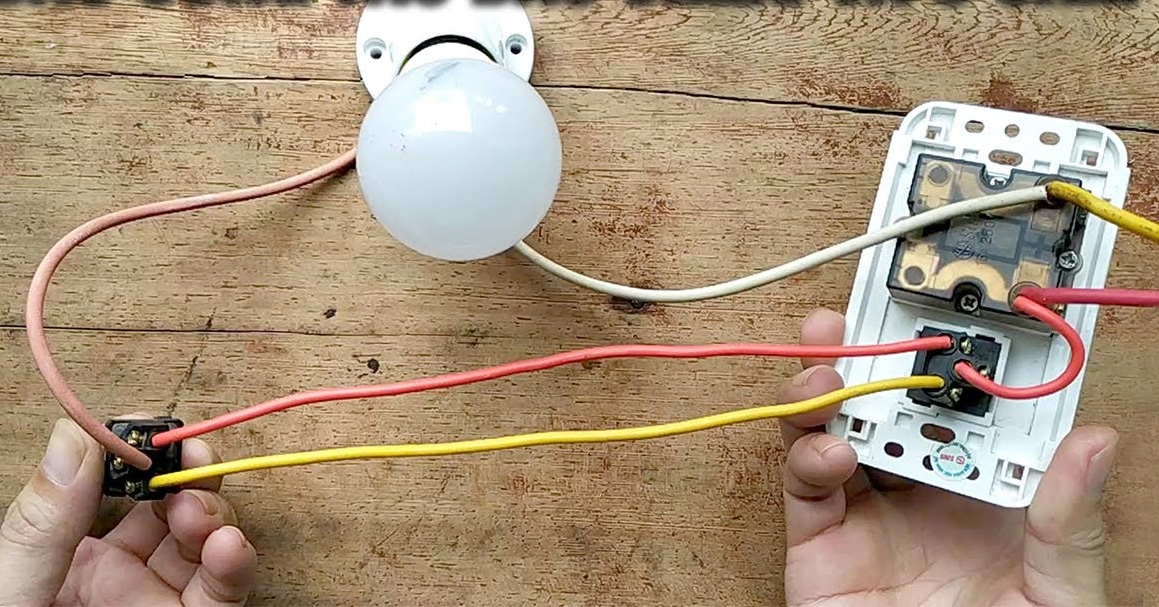

Hướng dẫn đấu công tắc 2 chiều

Chuẩn bị: 2 công tắc 2 chiều, dây điện, kìm, tua vít, bút thử điện.

Các bước thực hiện:

• Bước 1 - Xác định dây: Kéo dây nguồn (Dây Nóng - L) đến vị trí công tắc thứ nhất. Kéo dây từ bóng đèn về vị trí công tắc thứ hai. Chạy 2 dây liên lạc nối giữa hai vị trí công tắc.
• Bước 2 - Đấu công tắc 1: Nối dây Nóng (nguồn) vào Cực chung của công tắc 1. Nối 2 dây liên lạc vào 2 cực còn lại.
• Bước 3 - Đấu công tắc 2: Nối dây dẫn ra bóng đèn vào Cực chung của công tắc 2. Nối 2 đầu còn lại của dây liên lạc vào 2 cực còn lại của công tắc này.
• Bước 4 - Đấu dây Nguội (N): Dây nguội từ nguồn điện sẽ được đấu trực tiếp vào bóng đèn (không qua công tắc).
• Bước 5: Lắp mặt công tắc vào đế âm tường, cấp điện và kiểm tra hoạt động.

Lưu ý: Luôn ngắt cầu dao điện trước khi thực hiện để đảm bảo an toàn.

Ứng dụng của công tắc 2 chiều trong thực tế

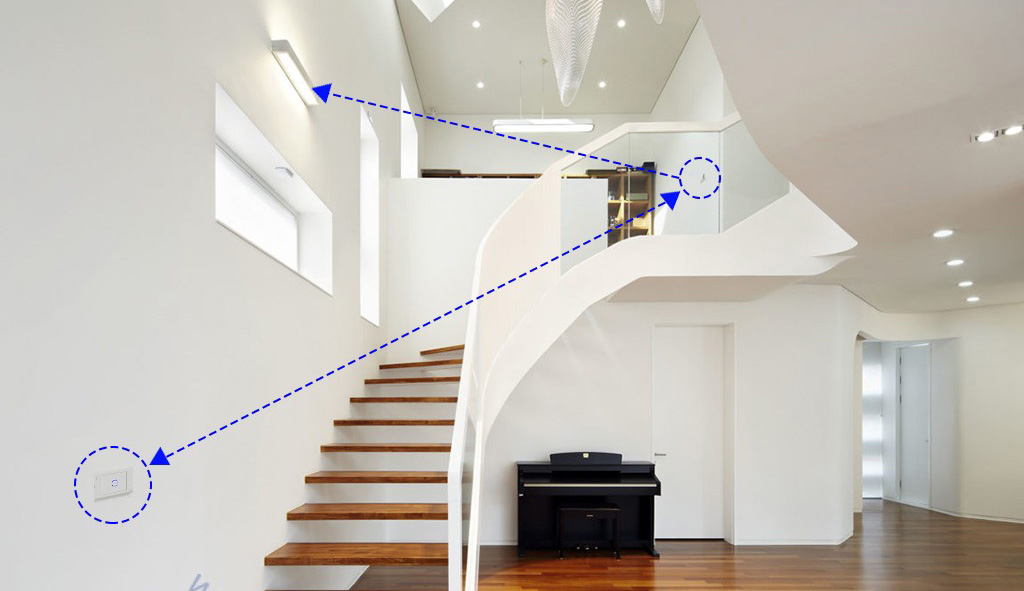

• Hệ thống cầu thang: Đây là ứng dụng phổ biến nhất của dòng công tắc này. Việc lắp đặt một thiết bị ở đầu và một ở cuối cầu thang giúp bạn dễ dàng bật đèn để di chuyển an toàn, sau đó tắt ngay khi đã lên đến nơi. Giải pháp này giúp tránh tình trạng phải dò dẫm trong bóng tối hoặc mất công quay ngược lại tầng dưới chỉ để tắt điện.

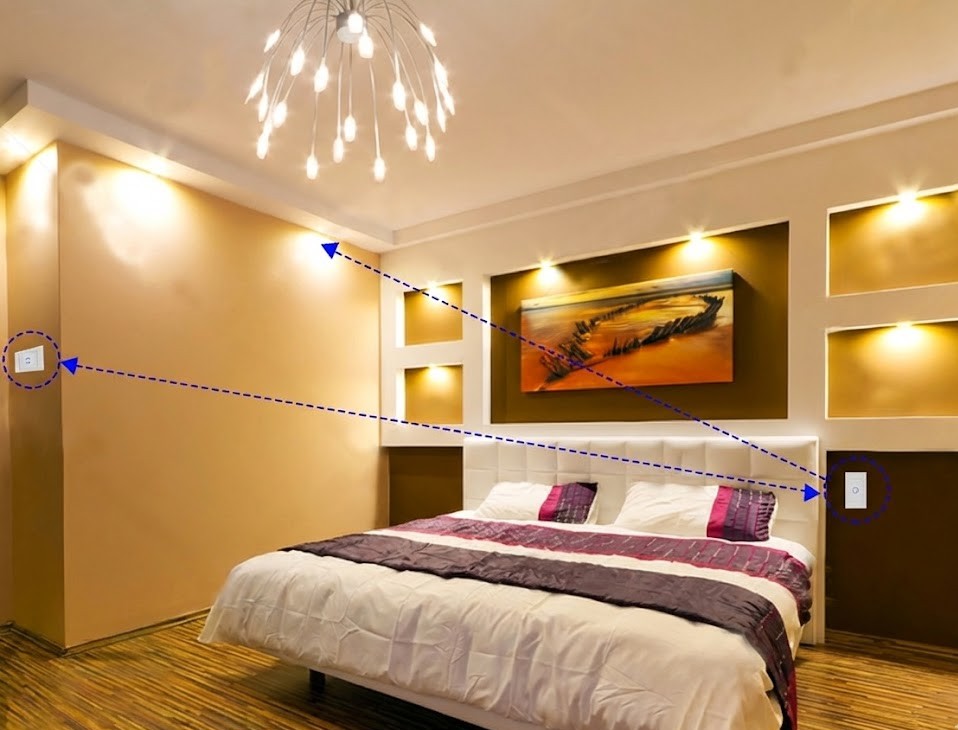

• Phòng ngủ tiện nghi: Công tắc 2 chiều là tiêu chuẩn của các phòng ngủ hiện đại. Bạn có thể bật đèn ngay cửa khi bước vào và tắt đèn tại đầu giường khi chuẩn bị ngủ. Sự tiện lợi này giúp bạn không phải rời khỏi chăn ấm để ra cửa tắt đèn, đặc biệt hữu ích vào mùa đông hay những khi mệt mỏi.

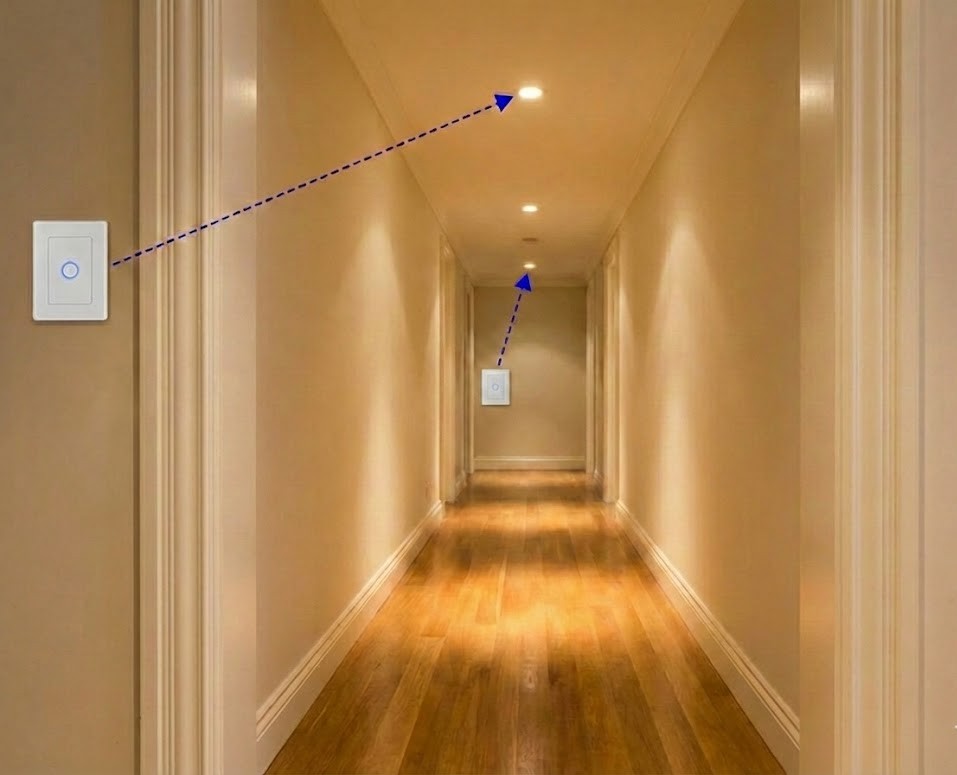

• Hành lang và Gara: Tại các hành lang dài, căn hộ chung cư hoặc khu vực nhà xe, thiết bị giúp người dùng bật đèn ở lối vào và tắt ở lối ra hoặc ngược lại. Điều này đảm bảo ánh sáng luôn đi theo bước chân người dùng mà không gây lãng phí điện năng khi để đèn sáng vô ích tại các khu vực đã đi qua.

Một số lưu ý khi lắp đặt công tắc 2 chiều

• Xác định đúng cực: Cần phân biệt rõ cực chung và cực chạy theo ký hiệu của hãng sản xuất để tránh đấu sai gây chập cháy mạch điện.
• An toàn điện: Luôn ngắt nguồn trước khi lắp và chỉ đấu dây nóng qua công tắc để đảm bảo an toàn tuyệt đối khi sửa chữa sau này.
• Vị trí lắp đặt: Chọn độ cao vừa tầm tay, ưu tiên nơi khô ráo hoặc sử dụng mặt nạ chống nước chuyên dụng nếu lắp tại khu vực ẩm ướt.
