Cầu chì là gì? Cấu tạo, phân loại, nguyên lý hoạt động của cầu chì

Trong lĩnh vực điện dân dụng và công nghiệp, cầu chì là thiết bị quen thuộc, đóng vai trò quan trọng trong việc bảo vệ mạch điện, thiết bị và con người khỏi các sự cố quá tải hoặc ngắn mạch. Mặc dù nhỏ bé và giản đơn, nhưng nếu hiểu rõ cấu tạo cầu chì, nguyên lý hoạt động và phân loại cầu chì, bạn sẽ chủ động hơn trong lắp đặt và sử dụng an toàn, tiết kiệm chi phí sửa chữa thiết bị điện. Hãy cùng SmartSimon tìm hiểu tất tần tật về cầu chì là gì trong bài viết chi tiết dưới đây!

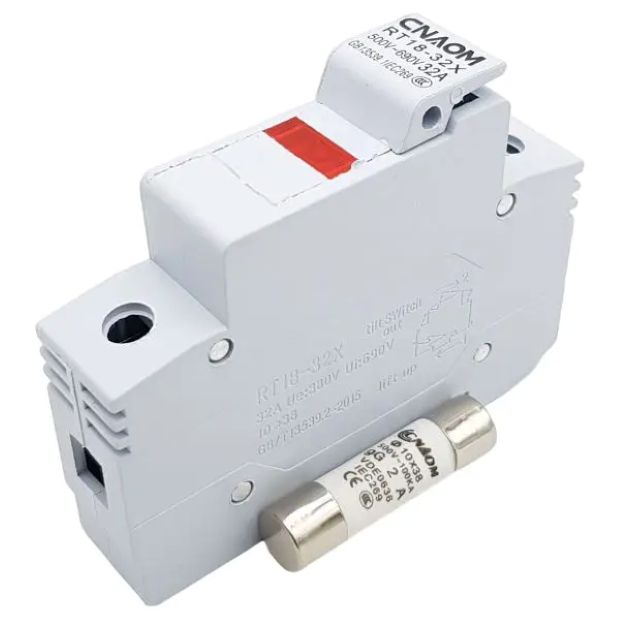

Cầu chì là gì?

Cầu chì hay còn gọi là khí cụ điện là thiết bị bảo vệ an toàn cho mạch điện, các thiết bị điện và hệ thống điện khỏi các sự cố quá tải, ngắn mạch giúp ngăn ngừa nguy cơ cháy nổ. Nó hoạt động như một “người gác cổng” giúp ngắt dòng điện khi xảy ra hiện tượng quá tải hoặc ngắn mạch, ngăn không cho dòng điện quá lớn chạy qua gây cháy thiết bị hoặc nguy hiểm cho người dùng.

Cầu chì được lắp trực tiếp trong mạch điện, thường thấy trong bảng điện gia đình, tủ điện công nghiệp, hệ thống điện ô tô hoặc các thiết bị điện dân dụng như quạt, tivi, máy giặt,…

Cầu chì dùng để làm gì?

Cầu chì có nhiệm vụ chính là bảo vệ mạch điện và bảo vệ thiết bị điện. Khi dòng điện vượt quá mức cho phép, cầu chì sẽ tự động “hy sinh” bằng cách nóng chảy phần tử ngắt mạch bên trong, làm hở mạch điện và ngăn dòng điện chạy tiếp. Nhờ vậy, các thiết bị đắt tiền phía sau được an toàn, tránh hỏng hóc nặng hơn.

Cầu chì cũng là cách bảo vệ đơn giản, dễ lắp đặt và tiết kiệm chi phí nhất, đặc biệt đối với các mạch điện nhỏ hoặc thiết bị điện tử tiêu thụ dòng thấp.

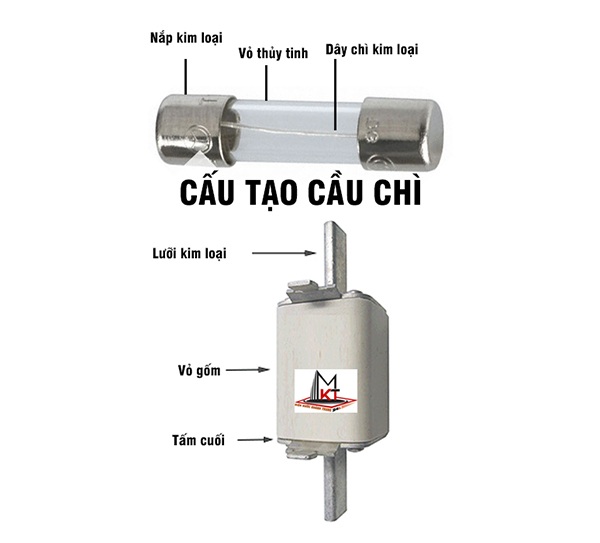

Cấu tạo của cầu chì

Mặc dù có hình dáng nhỏ gọn, nhưng cầu chì được cấu tạo từ 4 bộ phận cơ bản, mỗi bộ phận giữ một vai trò quan trọng:

Phần tử ngắt mạch

Đây là linh hồn của cầu chì, thường là một dây kim loại mỏng làm bằng chì, thiếc hoặc hợp kim đồng – bạc. Phần tử này sẽ nóng chảy khi dòng điện vượt quá dòng định mức, làm mạch điện hở ra tức thời.

Vật liệu lấp đầy

Khoang chứa phần tử ngắt mạch thường được nhồi bột cát thạch anh tinh khiết hoặc các vật liệu chịu nhiệt cao. Vật liệu này giúp hấp thụ hồ quang khi dây kim loại nóng chảy, tránh phát tia lửa điện gây cháy nổ.

Thân của cầu chì

Là lớp vỏ bọc bên ngoài, thường làm bằng gốm sứ, thủy tinh chịu nhiệt hoặc nhựa kỹ thuật cao cấp. Thân cầu chì bảo vệ phần tử ngắt mạch bên trong khỏi tác động cơ học và môi trường.

Các đầu nối

Đây là phần kim loại ở hai đầu cầu chì, giúp kết nối cầu chì vào mạch điện. Đầu nối thường làm bằng đồng mạ thiếc để dẫn điện tốt và giảm hao mòn trong quá trình lắp đặt, tháo gỡ.

Nguyên lý hoạt động của cầu chì

Nguyên lý làm việc của cầu chì rất đơn giản nhưng cực kỳ hiệu quả: Khi mạch điện hoạt động bình thường, dòng điện chạy qua phần tử ngắt mạch và không làm nó nóng lên vượt ngưỡng. Nhưng khi xảy ra sự cố quá tải hoặc ngắn mạch, dòng điện tăng đột ngột, tạo ra nhiệt lượng lớn, khiến dây ngắt mạch nhanh chóng bị nóng chảy, làm hở mạch điện.

Nhờ vậy, dòng điện được ngắt tức thời, ngăn không cho các thiết bị điện bị hư hại hoặc gây cháy nổ. Sau khi cầu chì đứt, bạn cần thay thế cầu chì mới để mạch điện tiếp tục hoạt động.

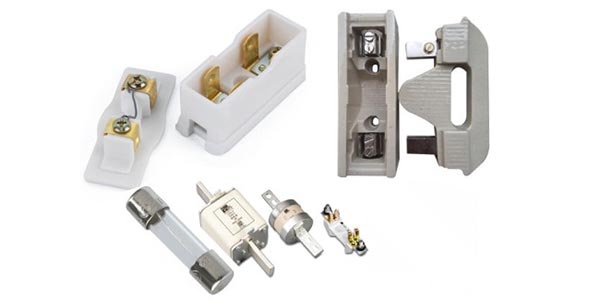

Các loại cầu chì

Trên thị trường, cầu chì có rất nhiều loại với hình dáng, thông số và công dụng khác nhau. Dưới đây là một số loại cầu chì phổ biến nhất:

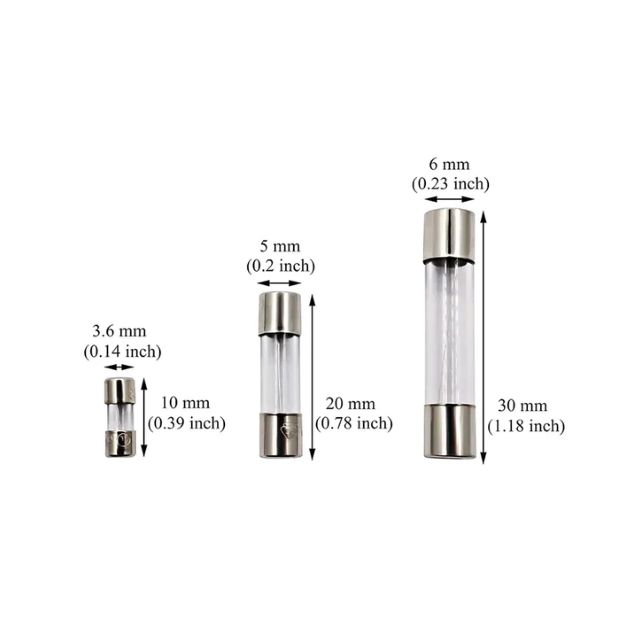

• Cầu chì ống thủy tinh: Thường dùng trong các thiết bị điện tử gia dụng, điện dân dụng.

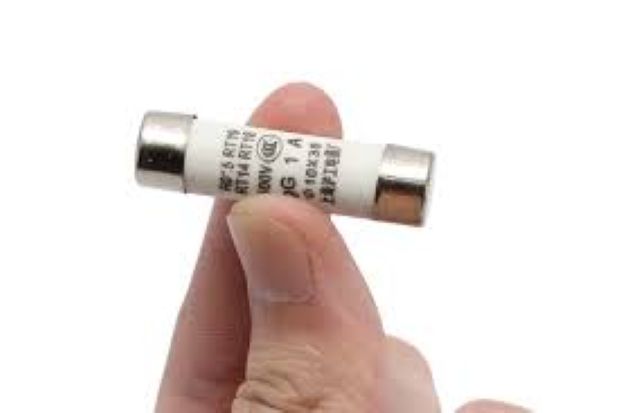

• Cầu chì sứ: Độ bền cao, chịu được nhiệt độ lớn, thích hợp cho mạch điện công nghiệp.

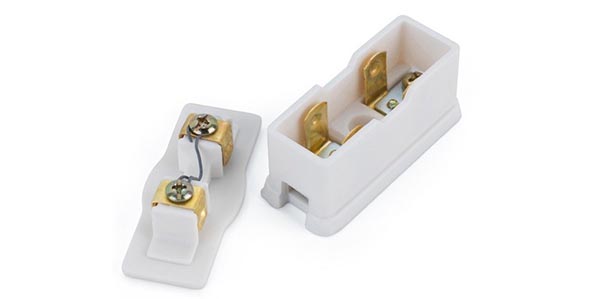

• Cầu chì hộp (cầu chì chìm): Thường dùng trong ô tô, xe máy để bảo vệ các hệ thống điện nhỏ.

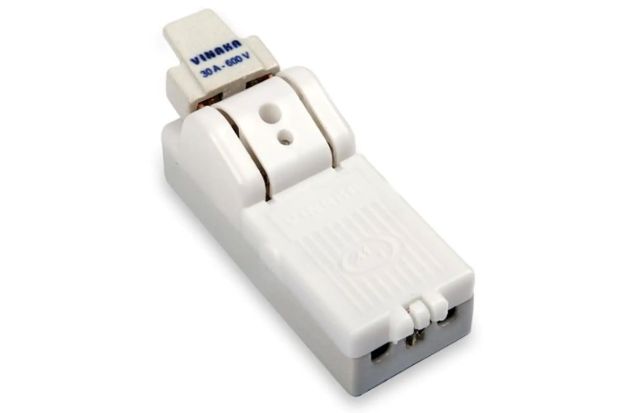

• Cầu chì dao (cầu chì cầu): Kích thước lớn, dùng cho hệ thống điện công suất cao như trạm biến áp, nhà máy.

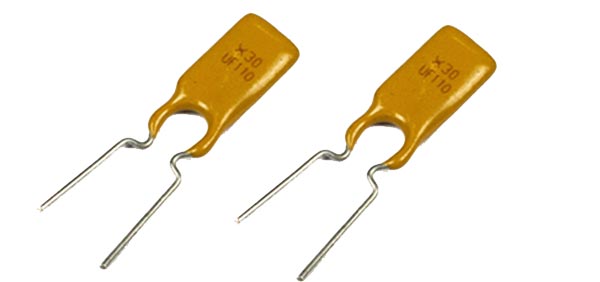

• Cầu chì tự phục hồi (Aptomat): Loại đặc biệt có khả năng tự đóng lại sau khi mạch điện trở về trạng thái an toàn.

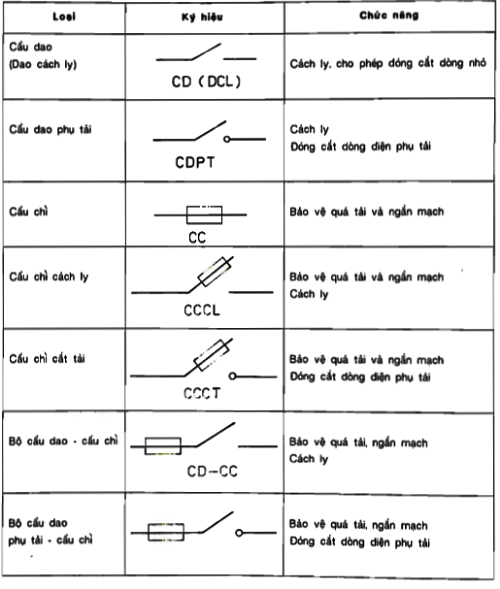

Ký hiệu của cầu chì trong mạch điện

Trên sơ đồ mạch điện, cầu chì thường được ký hiệu bằng hình chữ nhật nhỏ kèm đường chéo hoặc hình trụ ngang, bên cạnh ghi thông số dòng điện định mức (ví dụ: 5A, 10A). Ký hiệu quốc tế cho cầu chì là F (Fuse).

Hiểu rõ ký hiệu này giúp người đọc sơ đồ mạch dễ dàng nhận biết vị trí cầu chì để lắp đặt, thay thế khi cần thiết.

Cách đọc thông số cầu chì

Khi chọn cầu chì, ngoài hình dạng, bạn cần lưu ý đọc chính xác các thông số ghi trên vỏ hoặc bao bì:

• Điện áp định mức (Rated Voltage): Mức điện áp tối đa mà cầu chì có thể chịu được.
• Dòng điện định mức (Rated Current): Cường độ dòng điện tối đa mà cầu chì có thể chịu khi hoạt động bình thường.
  Khả năng cắt (Breaking Capacity): Dòng điện tối đa mà cầu chì có thể ngắt an toàn mà không gây cháy nổ.

Ví dụ: Cầu chì ghi 250V 5A nghĩa là nó chỉ dùng cho mạch điện tối đa 250V và dòng không vượt quá 5A.

Ứng dụng của cầu chì

Cầu chì được ứng dụng rộng rãi trong nhiều lĩnh vực, từ dân dụng đến công nghiệp và giao thông vận tải.

Ứng dụng trong các thiết bị điện gia dụng

Tủ lạnh, máy giặt, lò vi sóng, quạt điện… đều sử dụng cầu chì để bảo vệ mạch điện khỏi sự cố chập điện hoặc quá tải. Đây là cách bảo vệ chi phí thấp nhưng hiệu quả cao.

Ứng dụng trong hệ thống điện công nghiệp

Trong các nhà máy, cầu chì công suất lớn được lắp trong tủ điện, bảng phân phối để bảo vệ động cơ, máy móc sản xuất khỏi hỏng hóc do sự cố điện.

Ứng dụng trong ô tô, xe máy

Hệ thống điện của ô tô, xe máy gồm nhiều cầu chì nhỏ, bảo vệ các thiết bị như đèn pha, còi, radio… Khi thiết bị chập cháy, cầu chì đứt sẽ cô lập mạch hỏng, ngăn cháy lan sang các bộ phận khác.

Các ứng dụng đặc biệt khác

Ngoài ra, cầu chì còn được sử dụng trong hệ thống năng lượng tái tạo, thiết bị điện tử y tế, trạm biến áp, đường dây truyền tải điện cao thế…

Các vấn đề thường gặp về cầu chì và cách khắc phục

Sử dụng cầu chì đúng cách sẽ giúp hệ thống điện an toàn và bền bỉ. Dưới đây là một số lưu ý quan trọng:

Về nhận biết cầu chì bị đứt

Dấu hiệu cầu chì bị đứt thường là thiết bị điện không hoạt động dù đã bật nguồn. Bạn có thể kiểm tra trực tiếp bằng mắt: cầu chì thủy tinh sẽ thấy dây bên trong đứt hoặc có vết cháy.

Về khắc phục sự cố thường gặp

Khi cầu chì bị đứt, tuyệt đối không nối tạm bằng dây đồng hay vật liệu khác. Điều này rất nguy hiểm vì mạch không được bảo vệ. Hãy luôn thay cầu chì mới đúng thông số.

Mẹo an toàn khi thay cầu chì

Trước khi thay cầu chì, cần ngắt toàn bộ nguồn điện, đeo găng tay cách điện và dùng kìm cách điện. Đảm bảo thiết bị không còn điện áp mới bắt đầu thay thế.

Mẹo bảo trì cầu chì

Định kỳ kiểm tra cầu chì để kịp thời phát hiện hiện tượng chảy đen hoặc rơ lỏng đầu nối. Thay cầu chì ngay khi có dấu hiệu bất thường để tránh sự cố điện nghiêm trọng.

Các câu hỏi thường gặp (FAQ)

Nên chọn cầu chì loại nào cho gia đình?

Bạn nên chọn cầu chì ống thủy tinh hoặc cầu chì sứ có dòng định mức phù hợp với thiết bị sử dụng. Luôn tham khảo hướng dẫn nhà sản xuất hoặc thợ điện chuyên nghiệp.

Có thể thay thế cầu chì bằng aptomat được không?

Aptomat (CB) hiện đại hơn cầu chì vì có thể ngắt mạch và tái đóng tự động mà không cần thay mới. Tuy nhiên, chi phí cao hơn. Tùy vào nhu cầu, bạn có thể kết hợp cả hai để bảo vệ tối ưu.

Có nên tự sửa cầu chì?

Không nên! Nếu không có chuyên môn về điện, hãy gọi thợ điện để thay thế hoặc sửa chữa. Việc tự nối dây cầu chì có thể gây chập cháy, rò rỉ điện, nguy hiểm tính mạng.

Hy vọng bài viết đã giúp bạn hiểu rõ cầu chì là gì, cấu tạo, nguyên lý hoạt động, cách đọc thông số và các ứng dụng thực tế. Để đảm bảo an toàn cho hệ thống điện, hãy luôn sử dụng cầu chì chính hãng, phù hợp thông số, và kiểm tra định kỳ.
