Cảm biến siêu âm là gì? Nguyên lý hoạt động, cấu tạo và ứng dụng

Trong các ứng dụng đo cự li, chẩn đoán hình ảnh, đo mực chất lỏng,… đòi hỏi độ chính xác cao thì cảm biến siêu âm là một thiết bị lý tưởng được lựa chọn. Vậy cảm biến siêu âm có cấu tạo và hoạt động thế nào để mang lại hiệu quả? Hãy tham khảo bài viết SmartSimon dưới đây để hiểu rõ hơn về thiết bị này.

Cảm biến siêu âm là gì?

Cảm biến siêu âm là một loại thiết bị điện tử dùng để đo khoảng cách, phát hiện vật thể hoặc giám sát mức chất lỏng bằng cách phát ra sóng siêu âm và thu lại sóng phản xạ từ vật thể. Sóng siêu âm là những rung động cơ học có tần số cao hơn giới hạn nghe của tai người (trên 20 kHz). Công nghệ này được ứng dụng rộng rãi trong các lĩnh vực công nghiệp, ô tô, robot, hàng không và thiết bị điện tử thông minh.

Cảm biến siêu âm hoạt động ổn định, dễ lắp đặt, không phụ thuộc nhiều vào điều kiện ánh sáng hay bề mặt vật thể, nên được nhiều doanh nghiệp lựa chọn trong tự động hóa sản xuất và kiểm soát chất lượng.

Cấu tạo cảm biến siêu âm

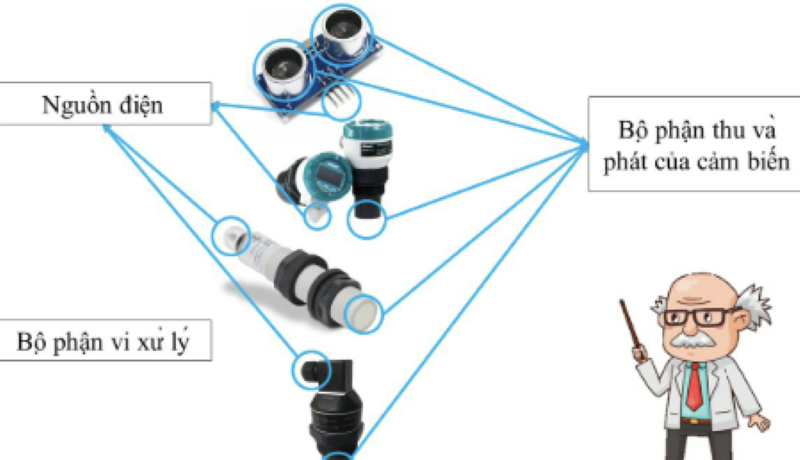

Một cảm biến siêu âm tiêu chuẩn thường bao gồm:

• Bộ phát sóng siêu âm (Transmitter): Tạo ra sóng siêu âm nhờ vào các tinh thể áp điện chất lượng cao.
• Bộ thu sóng siêu âm (Receiver): Thu lại sóng siêu âm phản xạ về, đảm bảo độ nhạy cao.
• Khối xử lý tín hiệu: Phân tích dữ liệu thu được để tính toán khoảng cách một cách nhanh chóng và chính xác.
• Module hiển thị và cổng giao tiếp: Một số model tích hợp sẵn màn hình LCD/LED, hoặc xuất tín hiệu ra PLC, vi điều khiển để tự động hóa dây chuyền.
• Vỏ bảo vệ: Làm bằng nhựa hoặc kim loại cao cấp, có khả năng chống nước, chống bụi, chịu va đập và phù hợp nhiều môi trường khắc nghiệt.



 Nguyên lý hoạt động của cảm biến siêu âm

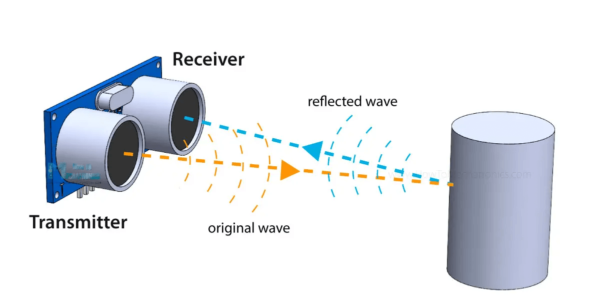

Cảm biến siêu âm hoạt động dựa trên nguyên lý phát và thu sóng âm tần số cao. Thiết bị liên tục phát ra các sóng siêu âm — là những sóng âm có tần số vượt ngưỡng nghe của tai người — với tốc độ lan truyền nhanh và ổn định. Khi sóng siêu âm gặp bề mặt vật thể như chất rắn hoặc chất lỏng, chúng sẽ phản xạ trở lại. Bộ phận thu trong cảm biến sẽ tiếp nhận các sóng phản xạ này, xử lý tín hiệu và tính toán chính xác khoảng cách từ cảm biến đến vật cản dựa trên thời gian truyền và nhận sóng.

Các chỉ số cần biết của cảm biến siêu âm

Tần số hoạt động của cảm biến siêu âm

Hầu hết các dòng cảm biến siêu âm hoạt động trong dải tần 40 – 200 kHz. Tần số cao cho độ chính xác cao, thích hợp đo chi tiết; tần số thấp phù hợp đo xa và bề mặt phản xạ yếu.

Nhiệt độ của cảm biến siêu âm

Trong quá trình hoạt động, nhiệt độ của đầu dò cảm biến siêu âm sẽ tăng lên và điều này có thể ảnh hưởng đến hiệu suất làm việc của thiết bị. Đối với các cảm biến siêu âm công suất nhỏ, chẳng hạn như cảm biến đo mức nước, mức nhiệt phát sinh thường khá thấp nên thiết bị vẫn có thể vận hành ổn định trong thời gian dài mà không bị tác động đáng kể. Ngược lại, với các đầu dò siêu âm dùng trong lĩnh vực y tế, do yêu cầu độ chính xác cao và công suất phát sóng lớn, nhiệt lượng tỏa ra cao hơn nên thường cần trang bị thêm hệ thống làm mát riêng để duy trì hiệu quả hoạt động và đảm bảo an toàn cho bệnh nhân.

Độ nhạy

Độ nhạy của cảm biến siêu âm phụ thuộc rất nhiều vào tần số hoạt động của đầu dò cảm biến và bộ điều khiển. Khi tần số càng cao thì độ nhạy càng cao và ngược lại.

Hiển thị

Thông thường, các cảm biến siêu âm được tích hợp sẵn màn hình hiển thị ngay trên thân cảm biến, cho phép người dùng dễ dàng quan sát giá trị khoảng cách đo được (thường tính bằng mét) mà không cần thiết bị hỗ trợ khác. Tuy nhiên, ở một số dòng cảm biến siêu âm đo mức nước giá rẻ, để giảm chi phí, nhà sản xuất có thể lược bỏ phần hiển thị trực tiếp, thay vào đó chỉ xuất tín hiệu Analog 4–20mA đưa về trung tâm điều khiển hoặc bộ hiển thị từ xa.

Độ chính xác

Độ chính xác là yếu tố quan trọng hàng đầu đối với mọi thiết bị đo lường và cảm biến siêu âm cũng không ngoại lệ. Đây là một trong những loại cảm biến đo có độ chính xác cao, sai số nhỏ, hoạt động ổn định trong nhiều điều kiện khác nhau. Tùy theo mục đích sử dụng cụ thể, bạn nên lựa chọn loại cảm biến siêu âm có độ chính xác phù hợp để đảm bảo kết quả đo đạt yêu cầu kỹ thuật và tránh lãng phí chi phí đầu tư.

Ưu điểm và nhược điểm của cảm biến sóng siêu âm

Ưu điểm

Cảm biến siêu âm nổi bật với khả năng đo khoảng cách hoàn toàn không tiếp xúc, nhờ vậy người dùng có thể đo lường một cách an toàn với các môi trường chất lỏng có tính ăn mòn mạnh, hóa chất độc hại hoặc những vị trí nguy hiểm mà con người khó tiếp cận trực tiếp.

Không chỉ giới hạn trong chất lỏng, sóng siêu âm còn dễ dàng lan truyền qua không khí và chất rắn, giúp cảm biến siêu âm trở thành công cụ lý tưởng để phát hiện vật cản và đo khoảng cách trong nhiều lĩnh vực như robot, tự động hóa công nghiệp, giám sát mực nước, bồn chứa,...

Hệ thống cảm biến siêu âm còn được đánh giá cao nhờ độ nhạy vượt trội và tốc độ phản hồi cực nhanh, đảm bảo đo chính xác với sai số rất thấp — chỉ khoảng 0,15% trên khoảng đo 2 mét, đáp ứng yêu cầu kiểm soát chất lượng nghiêm ngặt trong các dây chuyền sản xuất hiện đại.

Nhược điểm

Tuy sở hữu nhiều ưu điểm nổi bật, cảm biến siêu âm vẫn tồn tại một số hạn chế nhất định. Do nguyên lý hoạt động dựa trên sóng siêu âm, thiết bị có thể dễ bị nhiễu khi đặt gần các nguồn sóng cao tần hoặc hoạt động trong môi trường nhiều sóng âm phức tạp.

Ngoài ra, hiệu suất đo sẽ bị ảnh hưởng nếu người lắp đặt không tuân thủ đúng hướng dẫn kỹ thuật — ví dụ như chọn góc đặt không phù hợp hoặc không tính đến vùng mù của cảm biến.

Một điểm cần lưu ý nữa là chi phí đầu tư ban đầu cho hệ thống cảm biến siêu âm thường cao hơn so với các loại cảm biến đơn giản khác, nhất là những dòng cảm biến chất lượng cao, chống nước, có độ chính xác tuyệt đối và tích hợp màn hình hiển thị.

Do đó, để khai thác tối ưu công năng, người dùng nên cân nhắc kỹ về môi trường làm việc, nhu cầu đo lường và chi phí vận hành, đồng thời lựa chọn những sản phẩm uy tín từ thương hiệu chuyên nghiệp, nơi đảm bảo chất lượng, dịch vụ kỹ thuật, và hỗ trợ lắp đặt bài bản.

Ứng dụng cảm biến siêu âm

Cảm biến siêu âm phát hiện vật cản

Trên các dòng phương tiện giao thông hiện đại như ô tô, xe buýt, xe tải,... cảm biến siêu âm đóng vai trò như một “mắt thần” giúp phát hiện chướng ngại vật ở những vị trí mà người lái xe khó quan sát, đặc biệt là khu vực đầu xe và đuôi xe. Khi xe tiến hoặc lùi, cảm biến siêu âm liên tục phát ra sóng âm, đo khoảng cách từ xe tới vật cản xung quanh. Khi phát hiện khoảng cách nguy hiểm, hệ thống sẽ phát ra tín hiệu cảnh báo bằng âm thanh hoặc hiển thị trên màn hình, giúp người lái xử lý kịp thời, hạn chế va chạm.

Nhờ tính năng này, cảm biến siêu âm đã trở thành một phần quan trọng trong hệ thống hỗ trợ đỗ xe tự động, hỗ trợ lái an toàn của các hãng xe thông minh hiện nay.

Cảm biến siêu âm giúp đo khoảng cách

Trong lĩnh vực sản xuất công nghiệp, cảm biến siêu âm thường được lắp đặt để đo khoảng cách chính xác từ đầu cảm biến đến bề mặt vật thể hoặc sản phẩm. Thiết bị phát ra chùm sóng hình nón, quét bề mặt sản phẩm di chuyển trên băng chuyền.

Nếu khoảng cách đo được khác so với tiêu chuẩn, cảm biến sẽ lập tức phát hiện sự sai lệch, chẳng hạn như sản phẩm bị móp méo, vỡ nứt hoặc sai kích thước. Khi đó, tín hiệu cảnh báo sẽ được gửi đến hệ thống điều khiển để loại bỏ sản phẩm lỗi ra khỏi dây chuyền. Nhờ vậy, quy trình kiểm soát chất lượng được thực hiện tự động, tiết kiệm công sức giám sát thủ công và nâng cao năng suất cho doanh nghiệp.

Cảm biến siêu âm đo mức nước

Một ứng dụng nổi bật khác của công nghệ siêu âm chính là đo và giám sát mức chất lỏng trong các bồn chứa, bể nước, hồ chứa công nghiệp,.... Cảm biến siêu âm được gắn trên nắp bồn hoặc thành bể, liên tục phát sóng và đo khoảng cách từ đầu cảm biến đến bề mặt chất lỏng.

Điểm ưu việt là cảm biến siêu âm không bị ảnh hưởng bởi độ trong hay độ đục của nước, hoạt động ổn định trong các môi trường khắc nghiệt. Các dòng cảm biến hiện đạithường được thiết kế chuẩn chống nước, chống ẩm IP67 hoặc cao hơn, giúp hoạt động bền bỉ kể cả trong điều kiện độ ẩm cao và nhiệt độ dao động lớn.

 Cảm biến vân tay siêu âm bảo mật

Ngoài các ứng dụng công nghiệp và phương tiện, công nghệ siêu âm còn được tích hợp vào lĩnh vực bảo mật sinh trắc học. Tiêu biểu là cảm biến vân tay siêu âm — công nghệ đang được sử dụng trên nhiều dòng điện thoại thông minh cao cấp.

Khác với cảm biến vân tay quang học truyền thống, cảm biến vân tay siêu âm sử dụng công nghệ “3D Sonic Sensor”. Nguyên lý hoạt động là phát sóng siêu âm xuyên qua lớp biểu bì da, thu lại phản hồi âm thanh để tái tạo hình ảnh 3D chi tiết của vân tay. Kết quả là khả năng nhận diện nhanh, chính xác ngay cả khi ngón tay ướt, bẩn hay có vết xước nhỏ — điểm mà các cảm biến quang học thường khó xử lý.

Nhờ độ bảo mật cao, cảm biến vân tay siêu âm hiện đang được các hãng điện thoại, máy tính bảng và khóa cửa thông minh ưu tiên tích hợp nhằm nâng cấp trải nghiệm an toàn, tiện lợi cho người dùng.

Những loại cảm biến siêu âm hiện nay

Cảm biến siêu âm ứng dụng công nghiệp có hiển thị

Đây là các dòng cao cấp, tích hợp màn hình kỹ thuật số hiển thị khoảng cách đo thực tế. Kỹ sư vận hành quan sát trực tiếp mà không cần thiết bị phụ trợ.

Ứng dụng công nghiệp không hiển thị

Loại phổ biến trong các dây chuyền tự động. Cảm biến truyền tín hiệu analog/digital về bộ điều khiển trung tâm, tiết kiệm chi phí.

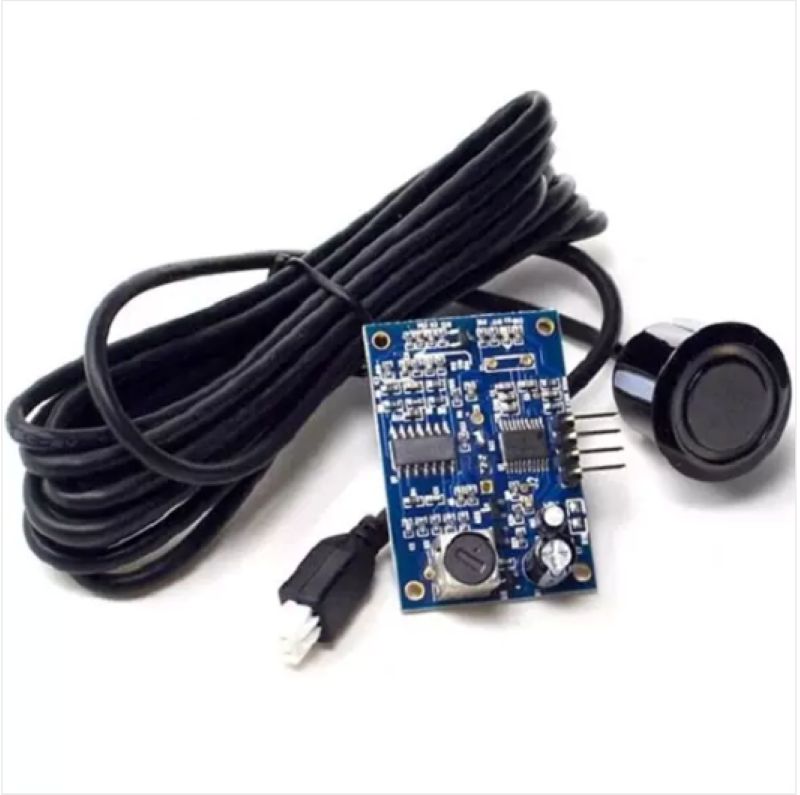

Cảm biến siêu âm chống nước

Dòng cảm biến đạt chuẩn IP67–IP68, lắp ngoài trời, môi trường ẩm ướt mà vẫn hoạt động bền bỉ, thích hợp dùng trong ngành xử lý nước, nuôi trồng thủy sản.

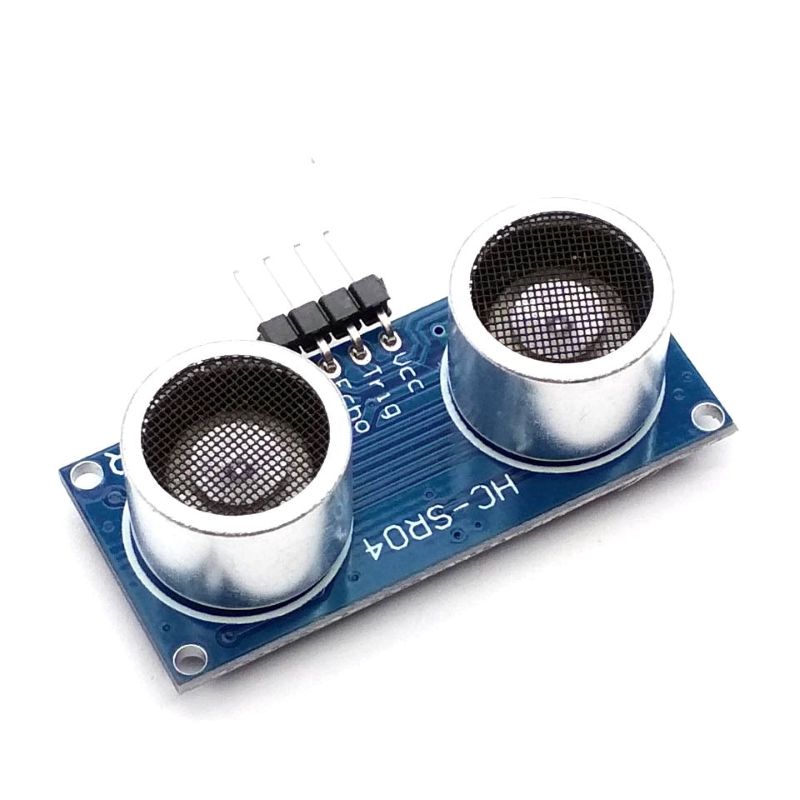

Cảm biến siêu âm – SRF05

Đây là module phổ biến cho giáo dục, nghiên cứu hoặc DIY. SmartSimon cung cấp SRF05 chuẩn, dễ lập trình cho Arduino, Robot tự hành, khoảng đo từ 2cm đến 4m.

Lưu ý khi mua cảm biến siêu âm SmartSimon

Khoảng cách đo

Xác định nhu cầu đo gần hay xa. SmartSimon có nhiều model đáp ứng đo từ vài mm đến trên 10m.

Vùng mù của cảm biến

Kiểm tra vùng mù (khoảng cách tối thiểu mà cảm biến không đo được) để lắp đặt đúng vị trí, tránh lỗi số liệu.

Nhiệt độ và môi trường

Chọn model phù hợp nhiệt độ môi trường lắp đặt: nhiệt độ cao, bụi bẩn, ẩm ướt, ngoài trời hay trong nhà máy sản xuất.

SmartSimon tự hào là một trong những thương hiệu tiên phong nghiên cứu và phát triển các dòng cảm biến siêu âm chất lượng cao, ứng dụng công nghệ tiên tiến, có độ bền vượt trội và dễ dàng tích hợp trong nhiều lĩnh vực công nghiệp cũng như dân dụng. Bài viết này được thực hiện với mục đích chia sẻ kiến thức, giúp bạn hiểu rõ hơn về cảm biến siêu âm và các giải pháp đo lường, giám sát thông minh, từ đó có thêm thông tin tham khảo để lựa chọn thiết bị phù hợp, tối ưu hóa quá trình vận hành và tiết kiệm chi phí.
