Cảm biến nhiệt độ là gì? Cấu tạo, Nguyên lý, Phân loại, Ứng dụng

Hiện nay, cảm biến nhiệt độ là thiết bị quen thuộc, được ứng dụng rộng rãi trong nhiều lĩnh vực khác nhau để đo và giám sát nhiệt độ — một yếu tố quan trọng có ảnh hưởng lớn đến mọi mặt của đời sống và sản xuất. Vậy cảm biến nhiệt độ là gì? Chúng hoạt động theo nguyên lý nào và có những công dụng gì nổi bật? Hãy cùng SmartSimon  tìm hiểu chi tiết về các loại cảm biến nhiệt độ trong bài viết dưới đây.

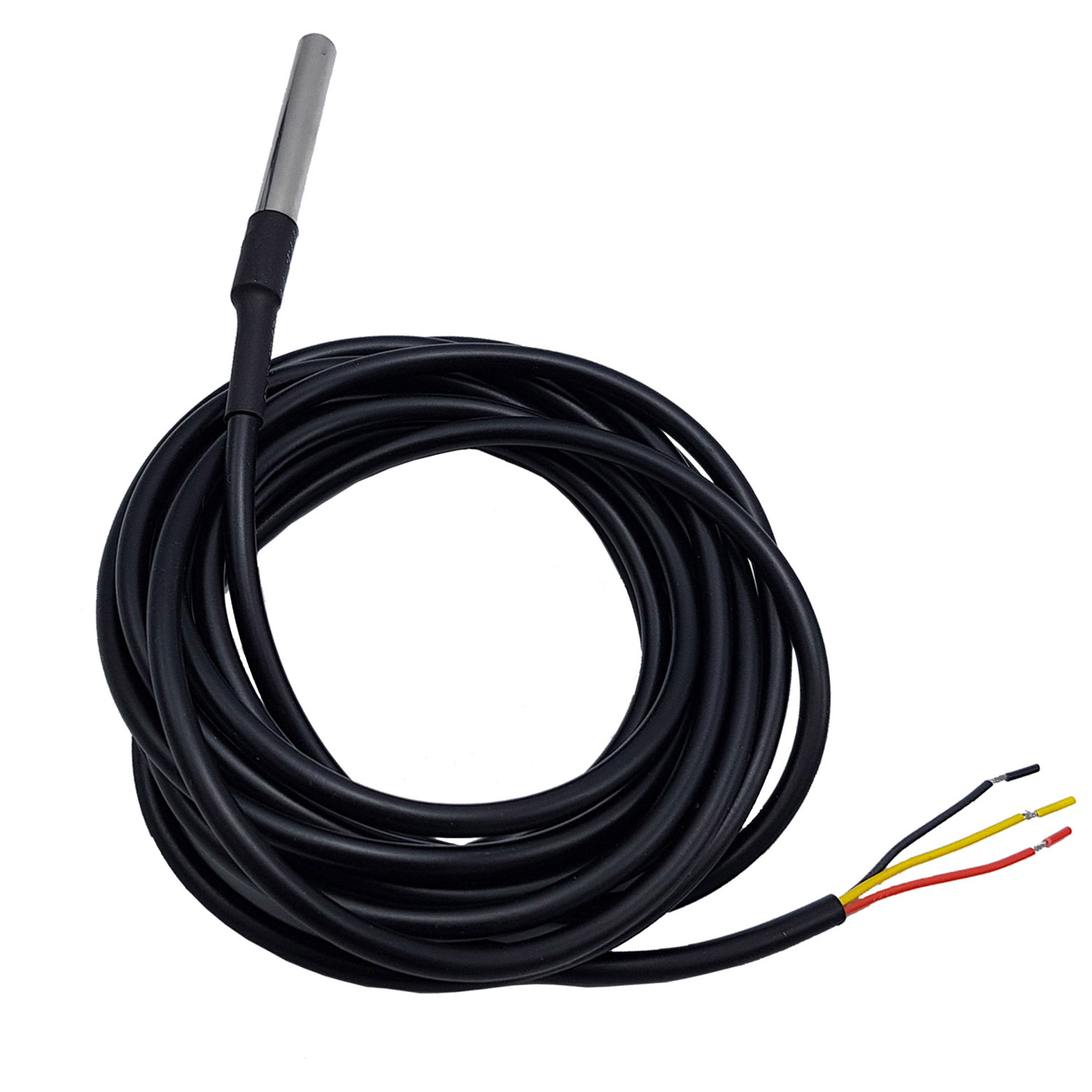

Cảm biến nhiệt độ là gì?

Cảm biến nhiệt độ là thiết bị dùng để đo lường và ghi nhận nhiệt độ của môi trường xung quanh hoặc sự thay đổi nhiệt độ của các đối tượng cần kiểm soát và duy trì nhiệt độ ổn định. Thiết bị này có khả năng đo nhiệt độ với độ chính xác cao hơn nhiều so với các phương pháp đo thông thường.

Trong quá trình sử dụng, cảm biến sẽ phát hiện sự thay đổi nhiệt độ của đối tượng, sau đó chuyển đổi thông tin này thành tín hiệu điện. Tín hiệu được xử lý và truyền đến thiết bị hiển thị hoặc hệ thống điều khiển, giúp người dùng theo dõi và phản hồi kịp thời theo nhu cầu.

Nguyên lý hoạt động của cảm biến nhiệt độ

Nguyên lý hoạt động của cảm biến nhiệt độ dựa trên đặc tính thay đổi vật lý của vật liệu khi chịu tác động của nhiệt. Khi được sử dụng, cảm biến sẽ phát hiện sự thay đổi nhiệt độ của đối tượng cần đo và chuyển đổi sự thay đổi này thành tín hiệu điện.

Tín hiệu sau đó được truyền tới mạch xử lý trung tâm. Tại đây, bộ xử lý sẽ phân tích và quy đổi tín hiệu thành giá trị nhiệt độ cụ thể, sau đó hiển thị kết quả lên màn hình để người dùng dễ dàng theo dõi.

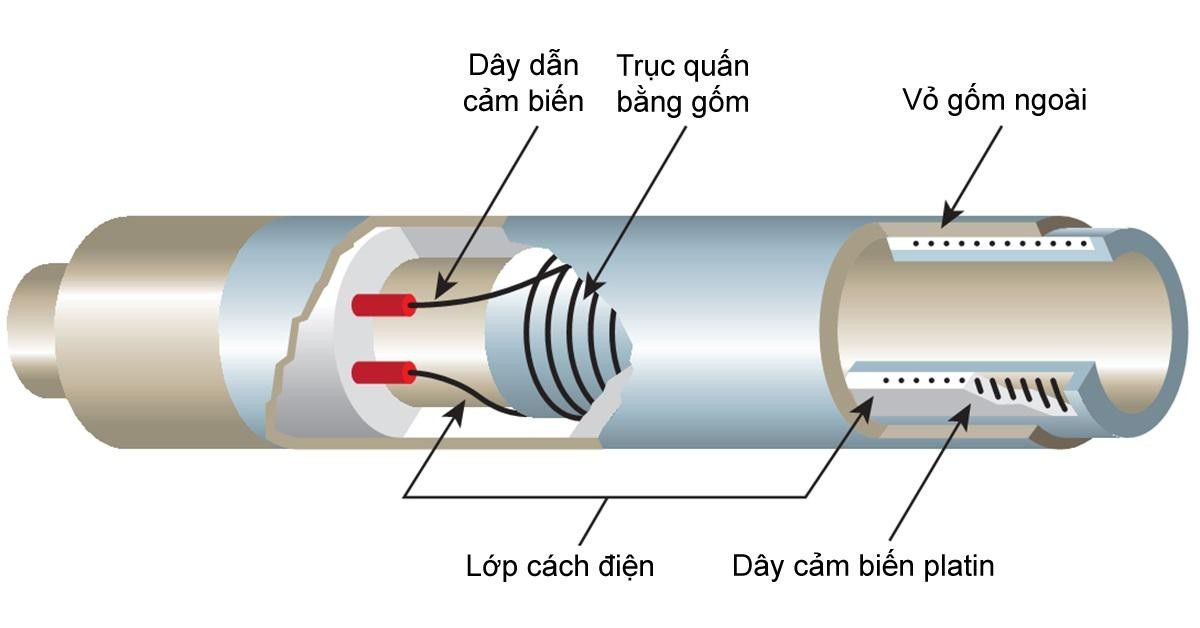

Cấu tạo của của biến nhiệt độ

Cảm biến đo nhiệt độ thường có cấu tạo chính gồm hai dây dẫn kim loại khác nhau, được nối vào hai điểm gọi là đầu nóng và đầu lạnh. Ngoài ra, cảm biến còn được cấu thành từ nhiều bộ phận quan trọng khác, cụ thể như sau:

Bộ phận cảm biến

Đây là bộ phận quan trọng, có vai trò quyết định đến độ chính xác của toàn bộ thiết bị cảm biến. Sau khi được kết nối với đầu nối, bộ phận này sẽ được đặt bên trong lớp vỏ bảo vệ nhằm đảm bảo an toàn và ổn định trong quá trình hoạt động.

Dây dẫn kết nối

Các bộ phận của cảm biến nhiệt độ có thể được kết nối thông qua 2, 3 hoặc 4 dây dẫn. Việc lựa chọn số lượng dây và chất liệu dây dẫn sẽ phụ thuộc vào điều kiện sử dụng cụ thể của đầu đo, bao gồm môi trường làm việc, độ chính xác yêu cầu và khoảng cách truyền tín hiệu.

Vật liệu cách điện gốm

Bộ phận cách điện có nhiệm vụ chính là ngăn ngừa hiện tượng đoản mạch, đồng thời thực hiện cách điện giữa các dây kết nối và lớp vỏ bảo vệ, đảm bảo an toàn và ổn định cho toàn bộ hệ thống cảm biến.

Chất làm đầy

Phụ chất làm đầy thường là bột alumina mịn, đã được sấy khô và nén rung kỹ lưỡng. Chất này có chức năng chính là lấp đầy các khoảng trống bên trong cảm biến, giúp cố định các bộ phận và bảo vệ thiết bị khỏi tác động của rung động và va đập trong quá trình hoạt động.

Lớp vỏ bảo vệ

Bộ phận này có chức năng bảo vệ phần cảm biến và các dây kết nối bên trong khỏi tác động từ môi trường bên ngoài. Nó cần được chế tạo từ vật liệu chắc chắn, có độ bền cao và kích thước phù hợp với cấu trúc thiết bị. Trong một số trường hợp, có thể được bọc thêm một lớp vỏ bảo vệ bổ sung để tăng cường độ an toàn và độ bền khi hoạt động trong môi trường khắc nghiệt.

Đầu kết nối

Đầu kết nối thường được làm từ vật liệu cách điện như gốm và chứa các bảng mạch cho phép kết nối với điện trở của cảm biến. Trong một số trường hợp, bộ chuyển đổi tín hiệu với dòng điện từ 4 đến 20mA có thể được lắp đặt thay thế cho bảng đầu cuối, nhằm phục vụ nhu cầu truyền tín hiệu trong các hệ thống điều khiển tự động.

Các loại cảm biến nhiệt độ phổ biến

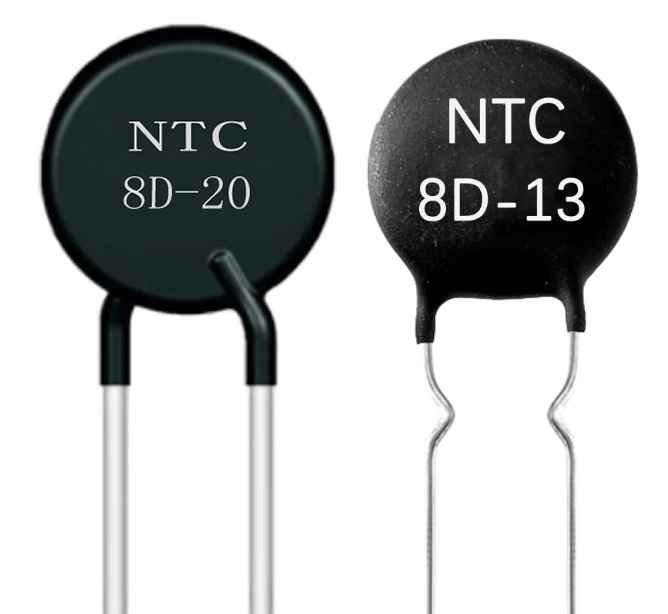

Cảm biến nhiệt điện trở (Thermistor)

Cảm biến nhiệt điện trở (Resistance Temperature Detector – RTD) là loại cảm biến sử dụng dây kim loại được quấn quanh đầu đo. Khi nhiệt độ thay đổi, điện trở giữa hai đầu dây kim loại cũng thay đổi theo. Dựa trên đặc tính của kim loại, thiết bị sẽ xác định và hiển thị giá trị nhiệt độ tương ứng.

RTD được phân loại dựa trên số lượng dây dẫn kết nối, bao gồm:

• RTD 2 dây
• RTD 3 dây
• RTD 4 dây

Mỗi loại sẽ có đặc điểm riêng về độ chính xác và khả năng bù trừ sai số trong quá trình đo.

Cảm biến nhiệt độ – Cặp nhiệt điện

Cặp nhiệt điện (Thermocouple) là một loại cảm biến được đánh giá cao nhờ độ bền và khả năng đo nhiệt độ ở dải rất cao. Cấu tạo của cặp nhiệt bao gồm hai dây dẫn kim loại khác nhau, được nối với nhau tại một điểm gọi là đầu nóng. Đầu còn lại gọi là đầu lạnh. Sự chênh lệch nhiệt độ giữa hai đầu này tạo ra một suất điện động (EMF), từ đó thiết bị sẽ xác định và hiển thị giá trị nhiệt độ.

Tùy thuộc vào chất liệu dây dẫn, khả năng đo và độ chính xác sẽ khác nhau. Vì vậy, các hãng kỹ thuật đã phát triển nhiều loại cặp nhiệt điện khác nhau như: J, K, E, T, R, S, mỗi loại tương ứng với một khoảng nhiệt độ đo và giá trị suất điện động đặc trưng.

Cặp nhiệt điện thường được sử dụng để đo nhiệt độ trong các thiết bị như máy nén, lò nhiệt, hoặc trong các môi trường công nghiệp khắc nghiệt. Phạm vi đo nhiệt độ có thể đạt tới 1400°C, tùy thuộc vào từng loại vật liệu sử dụng.

Cảm biến nhiệt bán dẫn (Semiconductor Temperature Sensor)

Cảm biến nhiệt bán dẫn là loại cảm biến được cấu tạo từ các vật liệu bán dẫn và hoạt động dựa trên nguyên lý phân cực của chất bán dẫn bị ảnh hưởng bởi nhiệt độ. Khi nhiệt độ thay đổi, các đặc tính điện của vật liệu bán dẫn cũng thay đổi theo, từ đó cho phép đo lường nhiệt độ chính xác.

Loại cảm biến này có nhiều ưu điểm như: giá thành rẻ, dễ chế tạo, dễ sử dụng, độ nhạy cao, khả năng chống nhiễu tốt và mạch xử lý tín hiệu đơn giản.

Tuy nhiên, cảm biến nhiệt bán dẫn có khả năng chịu nhiệt không cao, với phạm vi đo trong khoảng từ -50°C đến 150°C. Chúng thường được sử dụng để đo nhiệt độ không khí và ứng dụng trong các thiết bị điện tử như: mạch đo nhiệt độ, ngắt mạch tự động, hệ thống bảo vệ mạch điện tử.

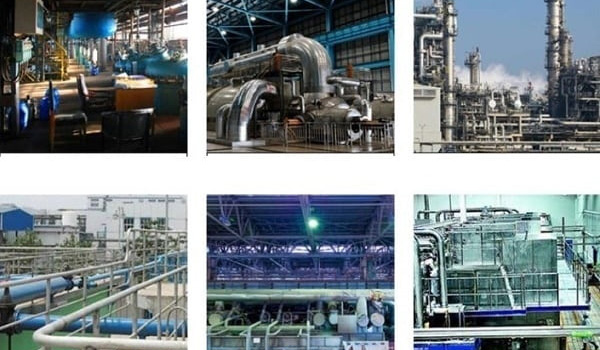

Ứng dụng của cảm biến nhiệt độ

Công nghiệp

Cảm biến nhiệt độ đóng vai trò then chốt trong các quy trình sản xuất và kiểm soát chất lượng. Chúng được sử dụng rộng rãi trong:

• Lò nung, lò luyện kim: giám sát nhiệt độ chính xác để đảm bảo hiệu quả nung chảy.
• Máy nén khí: theo dõi nhiệt độ hoạt động để tránh quá nhiệt, tăng độ bền thiết bị.
• Hệ thống HVAC (sưởi – thông gió – điều hòa): giúp duy trì nhiệt độ môi trường làm việc ổn định.
• Chế biến thực phẩm: đảm bảo sản phẩm được xử lý ở nhiệt độ an toàn, tuân thủ quy định vệ sinh.
• Sản xuất hóa chất: điều khiển phản ứng theo đúng dải nhiệt yêu cầu.
• Tự động hóa nhà máy: tích hợp trong các dây chuyền sản xuất thông minh

Y tế

Cảm biến nhiệt độ là thành phần không thể thiếu trong các thiết bị y khoa hiện đại, cụ thể:

• Máy đo thân nhiệt điện tử hoặc hồng ngoại
• Thiết bị theo dõi bệnh nhân: đo thân nhiệt liên tục và phát hiện sốt.
• Tủ ấm, lò hấp, phòng thí nghiệm: duy trì điều kiện lý tưởng cho xét nghiệm và nuôi cấy vi sinh.

Giao thông vận tải

Trong ngành ô tô, hàng không, tàu thủy:

• Giám sát nhiệt độ động cơ để phát hiện quá nhiệt.
• Hệ thống điều hòa không khí trong xe
• Khoang hành khách và khoang chứa hàng hóa cần được kiểm soát nhiệt độ để bảo quản hàng hóa và đảm bảo an toàn hành khách.

Nông nghiệp

Cảm biến nhiệt độ giúp tự động hóa canh tác nông nghiệp thông minh:

• Nhà kính: điều khiển hệ thống làm mát, quạt gió, tưới tiêu dựa vào nhiệt độ.
• Chuồng trại chăn nuôi: duy trì nhiệt độ tối ưu cho sự phát triển vật nuôi.
• Giám sát đất: điều kiện nhiệt độ đất ảnh hưởng đến quá trình nảy mầm và sinh trưởng cây trồng.

Gia đình

Ứng dụng trong hầu hết các thiết bị điện gia dụng:

• Máy lạnh, điều hòa: kiểm soát và duy trì nhiệt độ phòng.
• Nồi cơm điện, lò vi sóng, lò nướng: đảm bảo chín đều, tự động ngắt khi đạt nhiệt độ.
• Máy nước nóng, tủ lạnh, máy sấy quần áo...

Môi trường

Cảm biến nhiệt độ giúp giám sát an toàn môi trường:

• Theo dõi nhiệt độ tại các khu vực có nguy cơ cháy nổ.
• Hệ thống cảnh báo nhiệt độ cao bất thường trong rừng, kho hóa chất.
• Ứng dụng trong trạm quan trắc môi trường khí hậu.

Gia dụng

• Tích hợp trong thiết bị cảm biến nhiệt – độ ẩm, điều khiển nhiệt độ từ xa qua điện thoại.
• Ứng dụng trong công tắc thông minh, điều khiển rèm, máy lạnh, máy sưởi tự động...

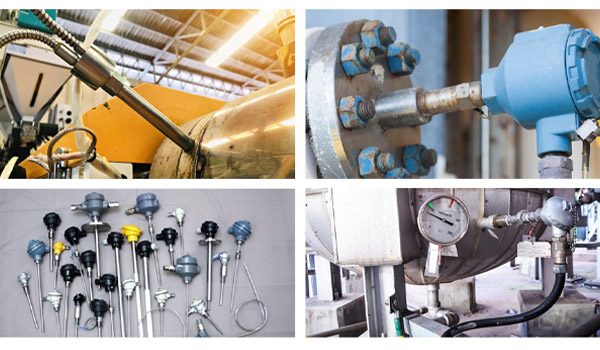

Cách lựa chọn cảm biến nhiệt độ phù hợp

Xác định yêu cầu sử dụng

Trước khi lựa chọn cảm biến nhiệt độ, việc đầu tiên cần làm là xác định rõ mục đích và điều kiện sử dụng. Bạn cần biết chính xác đối tượng cần đo là gì – ví dụ: không khí, nước, kim loại, thực phẩm hay cơ thể người. Tiếp theo là phạm vi nhiệt độ cần đo, có thể từ -50°C đến 1500°C tùy theo ứng dụng. Ngoài ra, môi trường hoạt động cũng là yếu tố then chốt: cảm biến có được lắp đặt ở nơi nhiều bụi, độ ẩm cao, có rung động hay hóa chất ăn mòn không? Cuối cùng, hãy xác định xem cảm biến có cần đo tiếp xúc trực tiếp với đối tượng hay đo không tiếp xúc (ví dụ cảm biến hồng ngoại từ xa).

Lựa chọn loại cảm biến phù hợp

Sau khi xác định yêu cầu sử dụng, bạn cần chọn đúng loại cảm biến phù hợp. Nếu ưu tiên độ chính xác cao và ổn định lâu dài, đặc biệt trong môi trường công nghiệp, thì cảm biến RTD (Resistance Temperature Detector) là lựa chọn hàng đầu. Trong khi đó, nếu cần đo nhiệt độ rất cao, phản hồi nhanh và giá thành vừa phải, cặp nhiệt điện (Thermocouple) sẽ là giải pháp hiệu quả. Còn với nhu cầu đơn giản, chi phí thấp, chẳng hạn trong các thiết bị điện tử dân dụng, bạn có thể sử dụng cảm biến nhiệt bán dẫn hoặc thermistor – nhỏ gọn, dễ tích hợp.

Xem xét các yếu tố khác

Ngoài loại cảm biến, bạn cũng cần cân nhắc các yếu tố kỹ thuật như tín hiệu đầu ra: analog (điện áp, dòng điện) hay tín hiệu số (digital). Với các hệ thống điều khiển tự động, dạng tín hiệu 4–20mA hoặc Modbus thường được ưu tiên. Khả năng chống nhiễu cũng rất quan trọng trong môi trường có nhiều thiết bị điện công suất lớn. Bạn nên lựa chọn cảm biến có độ chính xác cao, tốc độ phản hồi nhanh – đặc biệt cần thiết trong lò nhiệt, thiết bị y tế hay ứng dụng công nghiệp nặng. Cuối cùng, hãy đảm bảo cảm biến tương thích và dễ tích hợp với hệ thống điều khiển hiện tại như PLC, SCADA hay nền tảng IoT.

Lưu ý khi sử dụng và bảo quản cảm biến nhiệt độ

Để đảm bảo hiệu suất và tuổi thọ cảm biến, bạn cần tuân thủ một số nguyên tắc cơ bản trong quá trình lắp đặt và bảo trì. Tránh lắp cảm biến quá gần các nguồn gây nhiễu điện từ như motor công suất lớn, máy biến áp hoặc khu vực có nhiệt độ cao bất thường như lò hơi. Không nên để cảm biến hoạt động vượt quá dải nhiệt cho phép vì sẽ gây hỏng hóc hoặc sai số lớn. Ngoài ra, việc kiểm tra định kỳ và vệ sinh cảm biến là rất cần thiết, giúp duy trì độ chính xác lâu dài. Khi không sử dụng, bảo quản thiết bị nơi khô ráo, thoáng mát, tránh va đập. Đặc biệt, với các loại cảm biến như RTD hoặc Thermocouple nhiều dây, hãy đảm bảo đấu nối đúng chiều, đúng chuẩn để thiết bị hoạt động chính xác.

Xu hướng phát triển của cảm biến nhiệt độ

Cảm biến không dây (Wireless Temperature Sensor)

Hiện nay, cảm biến không dây đang dần trở thành xu hướng tất yếu, đặc biệt trong các hệ thống giám sát từ xa. Với việc tích hợp công nghệ truyền thông như Bluetooth, Zigbee, LoRa hoặc Wi-Fi, cảm biến có thể truyền dữ liệu mà không cần kết nối dây phức tạp. Ứng dụng phổ biến trong các nhà máy thông minh, trang trại công nghệ cao, hoặc giám sát kho lạnh, container, phòng lưu trữ dược phẩm y tế.

Cảm biến nhiệt độ thông minh (Smart Temperature Sensor) tích hợp AI, IoT

Sự kết hợp giữa cảm biến và công nghệ AI, IoT mang lại bước đột phá cho ngành đo lường và điều khiển. Các cảm biến thông minh không chỉ ghi nhận nhiệt độ mà còn phân tích xu hướng, phát hiện bất thường và gửi cảnh báo kịp thời đến người vận hành thông qua các nền tảng đám mây hoặc ứng dụng di động. Điều này đặc biệt hữu ích trong công nghiệp, y tế và năng lượng – những lĩnh vực yêu cầu giám sát liên tục, chính xác cao.

Cảm biến nhiệt độ siêu nhỏ (Miniature Temperature Sensor)

Với sự phát triển của công nghệ vi mô, các cảm biến ngày càng có xu hướng thu nhỏ kích thước nhưng vẫn đảm bảo hiệu năng. Các cảm biến siêu nhỏ được sử dụng rộng rãi trong thiết bị y tế đeo tay, đồng hồ thông minh, cảm biến môi trường cầm tay, hoặc tích hợp trong các thiết bị điện tử tiêu dùng. Ngoài ra, cảm biến siêu nhỏ cũng rất hữu ích trong các nghiên cứu sinh học, công nghệ nano và các ngành công nghiệp cần đo nhiệt độ tại các vị trí hẹp, khó tiếp cận.

Cảm biến nhiệt độ là một trong những thiết bị cốt lõi trong lĩnh vực tự động hóa, điện tử, y tế, nông nghiệp và công nghệ thông minh. Từ khả năng đo lường chính xác đến tích hợp linh hoạt với hệ thống điều khiển, cảm biến giúp tối ưu hóa hiệu suất vận hành và nâng cao an toàn. Từ SmartSimon việc hiểu rõ nguyên lý hoạt động, cấu tạo, cách lựa chọn phù hợp và xu hướng công nghệ sẽ giúp người dùng chủ động ứng dụng cảm biến hiệu quả, đồng thời bắt kịp với những thay đổi nhanh chóng của thời đại AI – IoT – Công nghiệp 4.0.
