Cảm biến hồng ngoại là gì? Nguyên lý và Ứng dụng trong SmartHome

Cảm biến là những thiết bị điện tử có tính ứng dụng cao, đóng vai trò như "giác quan" giúp con người nhận biết và xác định chính xác các yếu tố vật lý, hóa học từ môi trường. Trong kỷ nguyên công nghệ hiện nay, cảm biến hồng ngoại nổi lên và được ứng dụng rộng rãi trong các hệ thống điện thông minh và tự động hóa. Hãy cùng SmartSimon tìm hiểu chi tiết về đặc điểm, nguyên lý hoạt động và ứng dụng thực tế của thiết bị này qua bài viết dưới đây.

Cảm biến hồng ngoại là gì?

Cảm biến hồng ngoại (IR Sensor) là thiết bị điện tử dùng để đo lường và phát hiện bức xạ nhiệt từ môi trường. Thông qua việc biến đổi tia hồng ngoại thành tín hiệu điện, cảm biến giúp xác định vật thể, chuyển động hoặc nhiệt độ, phục vụ đắc lực cho các giải pháp SmartHome, an ninh giám sát và điều khiển tự động.

Các loại cảm biến hồng ngoại

Trên thị trường hiện nay, cảm biến hồng ngoại rất đa dạng về mẫu mã, nhưng dựa trên nguồn gốc của tín hiệu xử lý, chúng ta có thể chia chúng thành hai nhóm chính: Cảm biến hồng ngoại thụ động (PIR) và Cảm biến hồng ngoại chủ động (Active IR).

1. Cảm biến hồng ngoại thụ động (Passive Infrared Sensor - PIR)

Cảm biến hồng ngoại thụ động (PIR) hoạt động hoàn toàn dựa vào việc thu nhận bức xạ nhiệt có sẵn từ môi trường. Thiết bị này không tự phát ra tín hiệu mà chỉ đóng vai trò giám sát, kích hoạt lệnh khi phát hiện sự chênh lệch nhiệt độ đột ngột do cơ thể người di chuyển vào vùng quét.

2. Cảm biến hồng ngoại chủ động (Active Infrared Sensor)

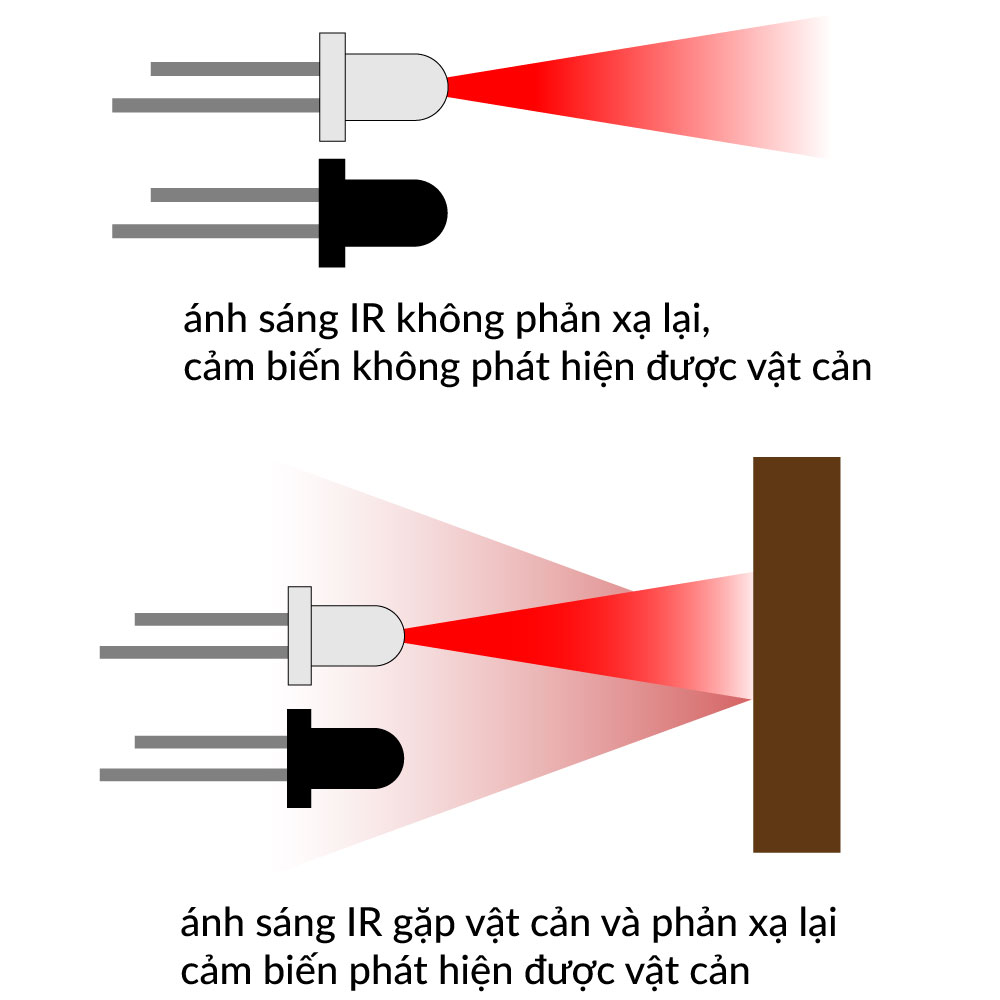

Cảm biến hồng ngoại chủ động (Active IR) vận hành bằng cách tự tạo ra nguồn tín hiệu riêng thông qua bộ phát và bộ thu. Dòng cảm biến này chủ động phóng ra các tia hồng ngoại liên tục để thiết lập một ranh giới giám sát, và hệ thống sẽ lập tức báo động khi có vật thể chắn ngang làm gián đoạn luồng tia này.

Nguyên lý hoạt động của cảm biến hồng ngoại

Mặc dù có nhiều biến thể về cấu tạo và ứng dụng, các dòng cảm biến hồng ngoại đều vận hành dựa trên một cơ chế vật lý nền tảng: Sự chuyển đổi quang – điện.

Về cơ bản, thiết bị này đóng vai trò là bộ chuyển đổi trung gian. Nó tiếp nhận tín hiệu đầu vào là bức xạ hồng ngoại từ môi trường, sau đó biến đổi thành tín hiệu điện để các hệ thống điều khiển có thể xử lý. Quá trình này diễn ra theo trình tự ba bước chính:

Thu nhận tín hiệu (Input): Bên trong mỗi cảm biến được tích hợp các linh kiện bán dẫn nhạy cảm với bức xạ nhiệt (thường là vật liệu pyroelectric hoặc photodiode). Bộ phận này thực hiện chức năng giám sát liên tục cường độ tia hồng ngoại tại khu vực lắp đặt hoặc từ nguồn phát chiếu tới.

Biến đổi trạng thái (Conversion): Khi tia hồng ngoại tác động vào bề mặt linh kiện cảm biến, chúng sẽ gây ra những thay đổi vật lý cụ thể bên trong vật liệu, chẳng hạn như thay đổi điện trở, điện dung hoặc sinh ra một điện áp nhỏ. Mức độ biến thiên này tỉ lệ thuận với cường độ hoặc sự thay đổi của nguồn hồng ngoại mà thiết bị thu nhận được.

Xử lý và xuất tín hiệu (Output): Các biến đổi vật lý nói trên ngay lập tức được mạch điện tử chuyển hóa thành tín hiệu điện (dòng điện hoặc xung điện áp). Tín hiệu này được đưa về bộ xử lý trung tâm để phân tích. Khi dữ liệu đạt đến ngưỡng thiết lập –ví dụ như phát hiện nguồn nhiệt cơ thể người hoặc chùm tia bị ngắt quãng – hệ thống sẽ kích hoạt các lệnh thực thi như đóng ngắt mạch điện, bật đèn hoặc phát âm thanh báo động.

Như vậy, cốt lõi hoạt động của cảm biến hồng ngoại chính là khả năng phát hiện những thay đổi vô hình của bức xạ nhiệt và chuyển hóa chúng thành các tác vụ điều khiển thiết bị điện một cách chính xác.

Ứng dụng của cảm biến hồng ngoại trong SmartHome

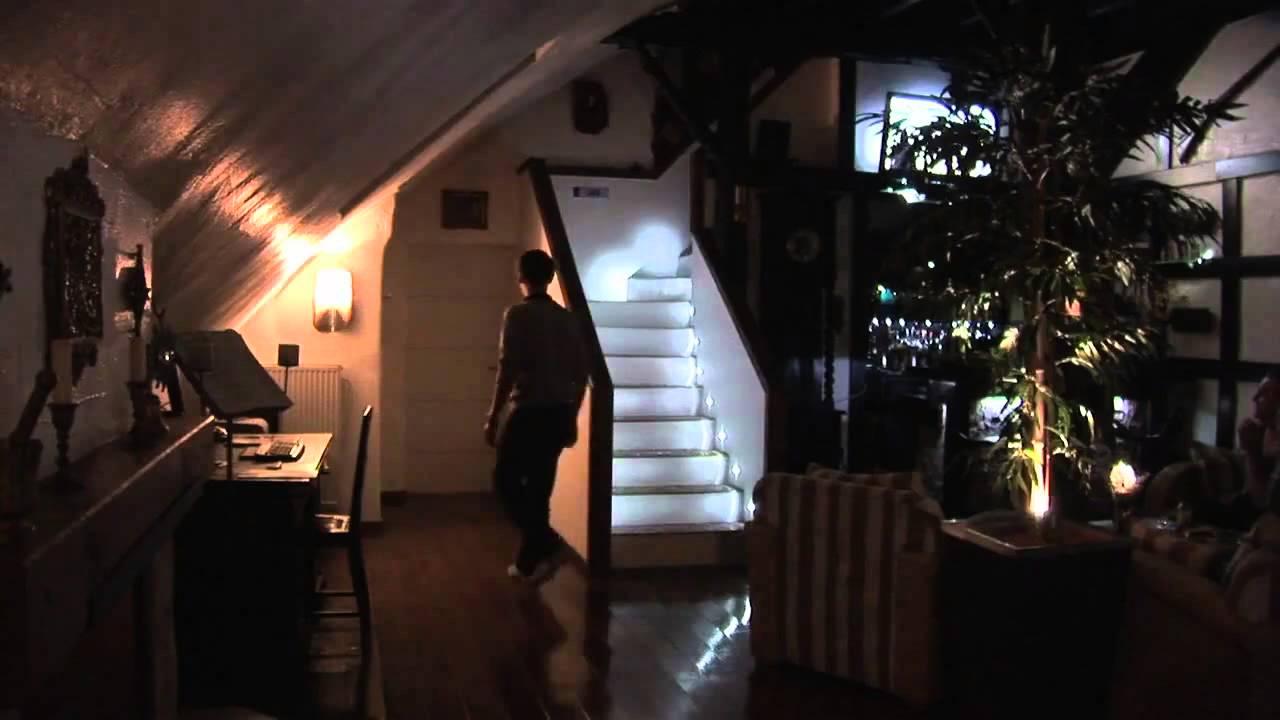

Chiếu sáng tự động: Đèn tại hành lang hoặc nhà vệ sinh sẽ tự động bật tắt khi có người, giúp bạn thuận tiện hơn khi đang mang vác đồ nặng và đảm bảo vệ sinh tối đa nhờ cơ chế hoạt động không cần tiếp xúc.

An ninh chống trộm: Hệ thống đóng vai trò lớp bảo vệ nghiêm ngặt, lập tức kích hoạt còi hú và gửi thông báo về điện thoại ngay khi phát hiện có kẻ gian leo rào hoặc đột nhập vào nhà.

Tiết kiệm điện năng: Cảm biến hỗ trợ giảm thiểu chi phí tiền điện bằng cách tự động tắt điều hòa, quạt hoặc giảm độ sáng đèn khi nhận thấy phòng không có người sử dụng trong thời gian dài.

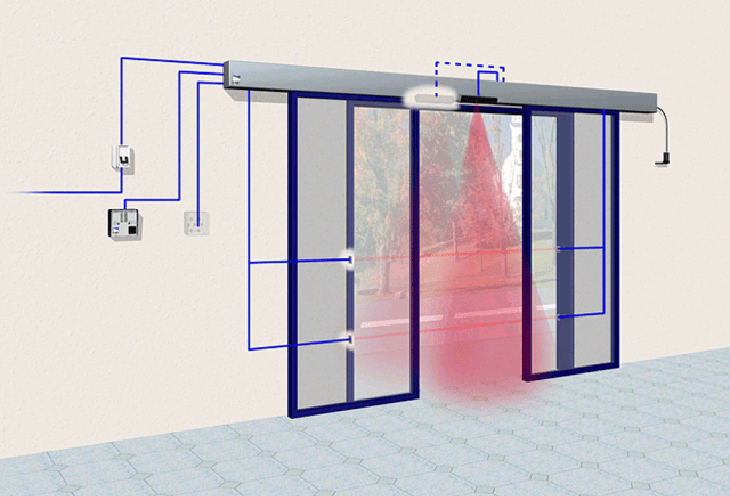

An toàn cho cửa tự động: Tại khu vực cổng và cửa cuốn, thiết bị giúp phát hiện vật cản để cửa tự dừng hoặc đảo chiều, ngăn ngừa các tai nạn va chạm nguy hiểm cho người và xe cộ.

Điều khiển thiết bị gia dụng: Tích hợp trong các bộ trung tâm điều khiển, cho phép người dùng bật tắt Tivi, máy lạnh đời cũ trực tiếp trên điện thoại thông minh thay vì phải sử dụng nhiều điều khiển cầm tay truyền thống.

Robot hút bụi: Giúp các robot dọn nhà nhận diện chính xác chướng ngại vật để tránh va đập vào đồ nội thất cũng như nhận biết khu vực cầu thang để ngăn ngừa tình trạng rơi vỡ.

Ưu điểm và nhược điểm của cảm biến hồng ngoại

1. Ưu điểm

Chi phí đầu tư thấp: Đây là dòng cảm biến có giá thành dễ tiếp cận nhất trên thị trường hiện nay, phù hợp với ngân sách của đại đa số người dùng phổ thông.

Dễ dàng lắp đặt: Với thiết kế nhỏ gọn và trọng lượng nhẹ, đặc biệt là các dòng không dây dùng pin, người dùng có thể linh hoạt gắn thiết bị ở bất kỳ vị trí nào mà không cần đi dây điện phức tạp.

Tiết kiệm năng lượng: Mức tiêu thụ điện năng của cảm biến hồng ngoại cực thấp, cho phép thiết bị hoạt động bền bỉ trong thời gian dài mà không cần thay pin thường xuyên.

Hoạt động ổn định: Thiết bị phản hồi rất nhanh và chính xác với các chuyển động rõ ràng của con người trong điều kiện môi trường tiêu chuẩn.

2. Nhược điểm

Dễ bị nhiễu bởi môi trường: Do hoạt động dựa trên nhiệt độ, cảm biến dễ báo động sai khi đặt gần các nguồn nhiệt mạnh như cục nóng điều hòa, lò sưởi hoặc nơi có ánh nắng mặt trời chiếu trực tiếp.

Không thể nhìn xuyên vật cản: Tín hiệu hồng ngoại không thể xuyên qua tường, kính hoặc đồ nội thất lớn, do đó vùng quét yêu cầu sự thông thoáng và không có vật che chắn.

Hạn chế với người ít vận động: Cảm biến thụ động thường gặp khó khăn trong việc duy trì trạng thái bật đèn nếu người dùng ngồi quá yên tĩnh (như đọc sách hoặc xem tivi), dẫn đến tình trạng đèn tắt khi người vẫn còn trong phòng.

Tầm hoạt động giới hạn: Mỗi cảm biến đều có giới hạn về góc quét và khoảng cách xa nhất, người dùng cần tính toán vị trí lắp đặt kỹ lưỡng để tránh các điểm mù trong không gian.

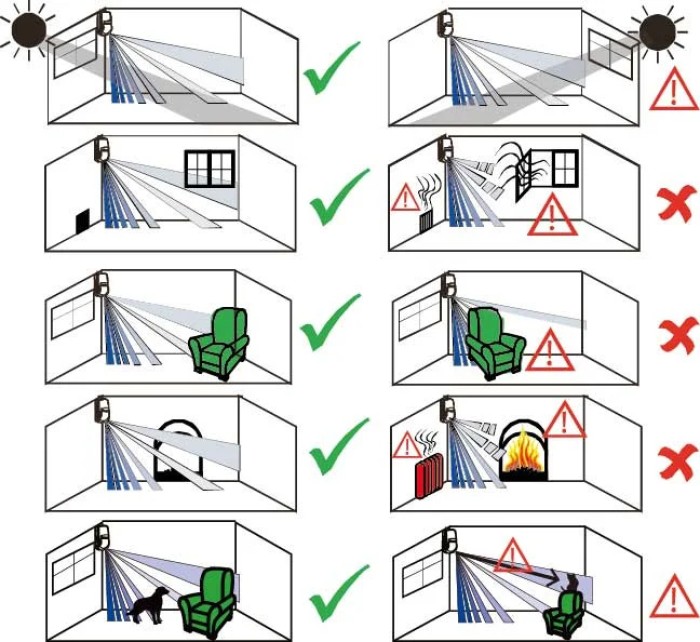

Những lưu ý khi lắp đặt cảm biến hồng ngoại

Để đảm bảo hệ thống hoạt động chính xác và hạn chế tối đa tình trạng báo động giả, SmartSimon khuyên bạn cần tuân thủ các nguyên tắc lắp đặt quan trọng sau:

Tránh nguồn nhiệt thay đổi: Tuyệt đối không lắp cảm biến hướng trực tiếp vào dàn lạnh điều hòa, lỗ thông gió, bếp nấu hoặc các thiết bị phát nhiệt mạnh, vì sự luân chuyển luồng khí nóng lạnh sẽ gây nhiễu tín hiệu.

Tránh ánh nắng trực tiếp: Không để mắt cảm biến đối diện với cửa sổ hoặc nơi có ánh nắng mặt trời chiếu vào gay gắt, vì tia bức xạ trong ánh nắng có thể làm thiết bị kích hoạt sai lệch.

Loại bỏ vật cản: Đảm bảo trước mặt cảm biến luôn thông thoáng. Tín hiệu hồng ngoại không thể xuyên qua kính, vách ngăn gỗ hay tủ kệ lớn, do đó cần tránh các vật che khuất tầm nhìn của thiết bị.

Tránh vật chuyển động cơ học: Không lắp đặt tại vị trí có rèm cửa mỏng dễ bay khi gió thổi hoặc gần quạt trần đang quay, vì cảm biến có thể nhầm lẫn các chuyển động này là con người.

Độ cao lắp đặt chuẩn: Nên gắn thiết bị ở độ cao từ 2m đến 2,5m so với sàn nhà và ưu tiên vị trí góc tường. Điều này giúp tận dụng tối đa góc quét rộng của cảm biến và hạn chế các điểm mù phía dưới.

Lưu ý với vật nuôi: Nếu gia đình có nuôi chó mèo thả rông, hãy cân nhắc lắp đặt thiết bị quay ngược đầu (đối với một số dòng chuyên dụng) hoặc chọn loại cảm biến có tính năng lọc chuyển động của vật nuôi để tránh báo động không mong muốn.

Việc trang bị cảm biến hồng ngoại không chỉ nâng cao tiện ích sinh hoạt mà còn là phương án bảo vệ an ninh chủ động và hiệu quả cho tổ ấm của bạn. Đừng để những rào cản kỹ thuật làm khó bạn, hãy để SmartSimon đồng hành và giúp bạn thiết lập một hệ thống thông minh, ổn định với chi phí tối ưu nhất.
