Hướng dẫn chi tiết cách đấu công tắc bóng đèn cầu thang

Hệ thống chiếu sáng khu vực cầu thang đóng vai trò quan trọng trong việc đảm bảo an toàn di chuyển và thẩm mỹ cho không gian sống. Nếu bạn đang tìm kiếm hướng dẫn cách đấu công tắc bóng đèn cầu thang chuẩn kỹ thuật và dễ thực hiện, hãy cùng SmartSimon tìm hiểu quy trình lắp đặt chi tiết để hoàn thiện hệ thống điện một cách tối ưu và an toàn nhất qua bài viết dưới đây.

Chuẩn bị thiết bị cho cách đấu công tắc bóng đèn cầu thang

1. Dụng cụ thi công cần thiết

• Dụng cụ: Tua vít (dẹt và 4 cạnh), kìm cắt dây, kìm tuốt dây, dao rọc giấy.
• Thiết bị đo kiểm: Bút thử điện (bắt buộc) hoặc đồng hồ vạn năng (VOM).
• Vật tư phụ: Băng dính cách điện, dây mồi (nếu cần luồn ống), ốc vít.

2. Thiết bị điện theo từng mô hình

• Công tắc 3 cực (Công tắc đảo chiều): Dùng cho vị trí đầu và cuối mạch. Khác với công tắc thường, loại này có 3 chấu nối dây (0, 1, 2).
• Công tắc 4 cực (Công tắc trung gian): Bắt buộc dùng cho nhà 3 tầng, 4 tầng trở lên (vị trí giữa).
• Dây dẫn điện: Nên dùng 2 màu dây riêng biệt (Ví dụ: Đỏ cho dây pha/nóng, Trắng cho dây trung tính/nguội) để tránh nhầm lẫn.
• Bóng đèn: Đèn ốp trần, đèn thả thông tầng hoặc đèn LED bulb.

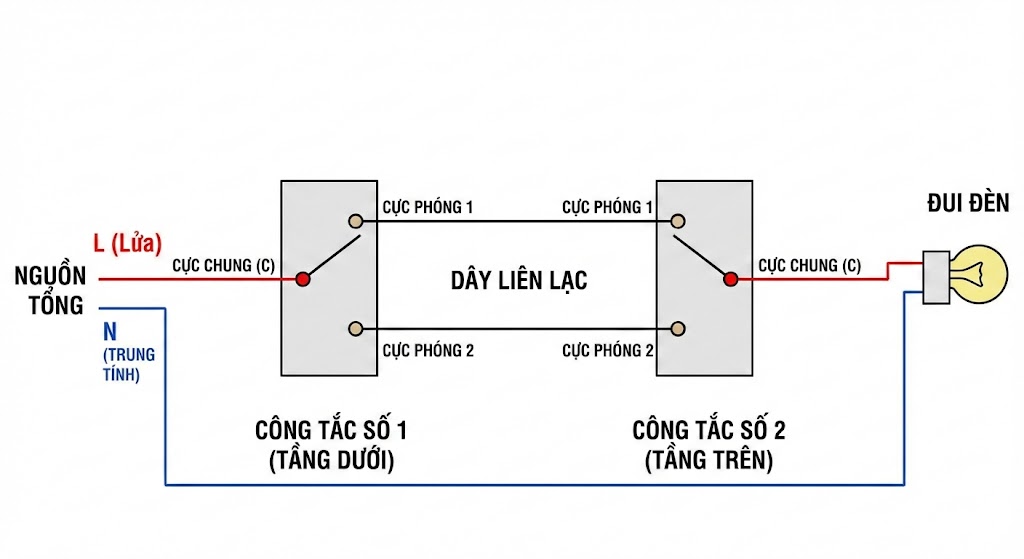

Cách đấu công tắc bóng đèn cầu thang 2 công tắc 1 bóng đèn

Đây là sơ đồ phổ biến nhất, áp dụng cho cầu thang thẳng nối giữa tầng trệt và tầng lầu.

Nguyên lý hoạt động
Mạch điện sử dụng 2 công tắc 3 cực. Dây nóng được cấp vào công tắc tầng dưới, sau đó chạy 2 dây liên lạc lên tầng trên, và từ công tắc tầng trên cấp nguồn ra đèn.

Các bước thực hiện

• Bước 1 - Xác định cực: Trên công tắc 3 cực, tìm Cực chung (thường ký hiệu là 0, C hoặc Common) và 2 Cực phóng (ký hiệu 1, 3 hoặc L1, L2).
• Bước 2 - Đấu nguồn vào: Nối dây Lửa (L) từ nguồn điện tổng vào Cực chung của Công tắc số 1 (Tầng dưới).
• Bước 3 - Đấu dây liên lạc: Nối dây dẫn từ Cực phóng 1 và Cực phóng 2 của Công tắc số 1 tương ứng đến Cực phóng 1 và Cực phóng 2 của Công tắc số 2 (Tầng trên).
• Bước 4 - Đấu ra tải: Từ Cực chung của Công tắc số 2, nối dây dẫn đến một cực của đui đèn.
• Bước 5 - Khép mạch: Cực còn lại của đui đèn đấu trực tiếp vào dây Trung tính (N) của nguồn tổng.

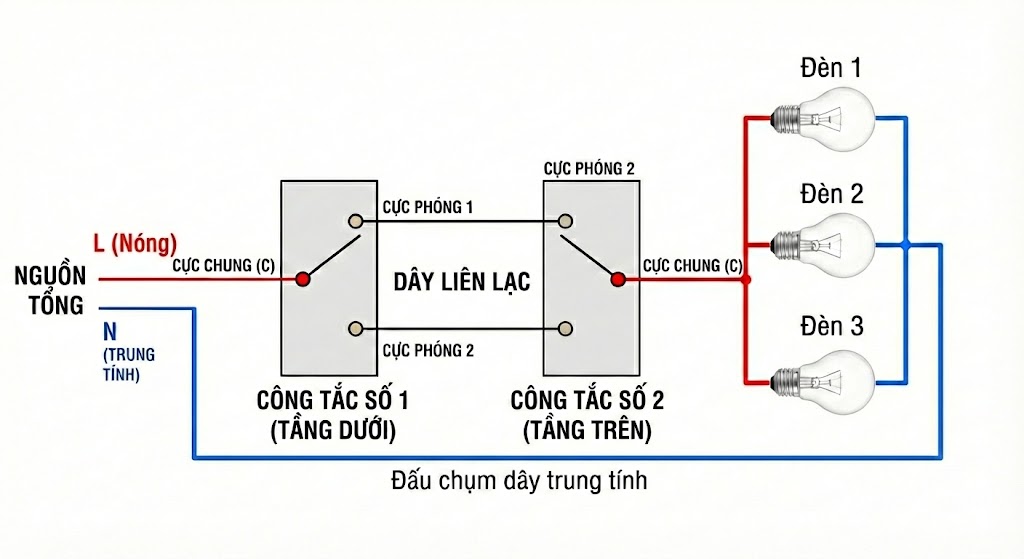

Cách đấu công tắc bóng đèn cầu thang 2 công tắc 3 bóng đèn

Áp dụng cho các cầu thang có chiếu nghỉ rộng, hành lang dài cần độ sáng cao, hoặc cầu thang đổi chiều cần bố trí nhiều đèn để phủ sáng.

Nguyên lý hoạt động

Hệ thống điều khiển giữ nguyên như mạch đèn cầu thang thông thường (2 công tắc đảo chiều). Điểm khác biệt duy nhất nằm ở đầu ra: các bóng đèn bắt buộc phải được mắc song song. Cách này giúp dòng điện phân phối đều, đảm bảo cả 3 đèn sáng ổn định với cùng mức điện áp.

Quy trình thực hiện

• Bước 1 - Đấu nối công tắc: Bạn tiến hành đấu hai công tắc 3 cực y hệt như mạch "2 công tắc 1 đèn" cơ bản. Cụ thể: cấp dây Nóng vào cực chung công tắc 1, sau đó chạy 2 dây liên lạc nối song song sang 2 cực phóng của công tắc 2 để hoàn thiện chức năng đảo chiều.
• Bước 2 - Chia nguồn ra đèn: Tại cực chung của công tắc số 2 (đầu ra), bạn tách dây dẫn thành 3 nhánh riêng biệt. Mỗi nhánh này được đấu trực tiếp vào cực L (dây nóng) của từng bóng đèn (Đèn 1, Đèn 2, Đèn 3), giúp cấp nguồn đồng thời cho cả hệ thống.
• Bước 3 - Đấu dây trung tính: Để khép kín mạch, bạn gom tất cả các đầu dây còn lại của 3 bóng đèn và đấu chụm chúng lại với nhau. Từ điểm nối chung này, dẫn một dây duy nhất đấu về đường dây Trung tính (N) của nguồn điện tổng.

Lưu ý: Tuyệt đối không đấu các bóng đèn nối tiếp nhau (từ đèn này sang đèn kia). Việc này sẽ gây sụt áp nghiêm trọng, khiến đèn sáng rất yếu, nhấp nháy và nhanh hỏng.

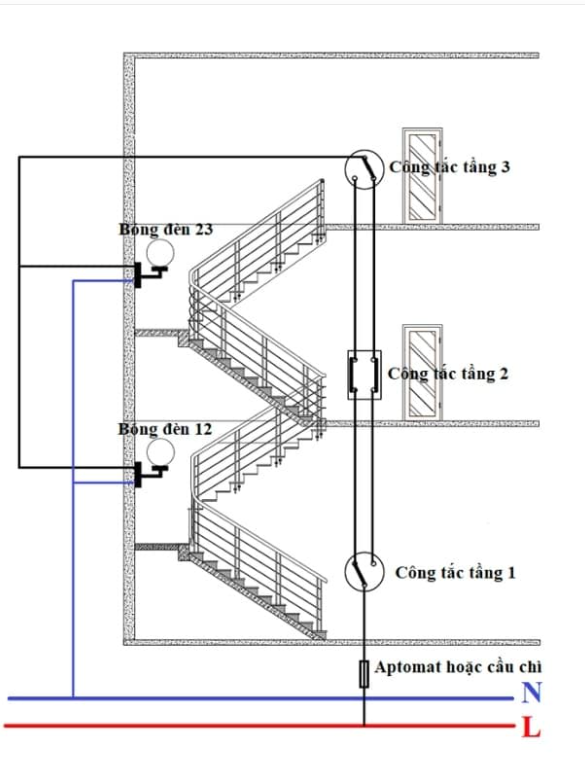

Cách đấu công tắc bóng đèn cầu thang cho nhà 3 tầng

Mô hình này thường dùng cho đèn chùm thông tầng (giếng trời), cho phép đứng ở Tầng 1, Tầng 2 hay Tầng 3 đều có thể bật/tắt cùng một hệ thống đèn đó.

Sơ đồ thiết bị

• Tầng 1: 01 Công tắc 3 cực.
• Tầng 2: 01 Công tắc 4 cực (Công tắc trung gian).
• Tầng 3: 01 Công tắc 3 cực.

Quy trình đấu nối

• Bước 1 - Tầng 1 (Công tắc 3 cực): Đấu dây Nóng (L) từ nguồn tổng vào Cực chung của công tắc. Từ hai cực phóng còn lại, nối hai dây liên lạc chạy song song lên vị trí Tầng 2.
• Bước 2 - Tầng 2 (Công tắc 4 cực): Trên công tắc trung gian, đấu hai dây từ Tầng 1 đi lên vào cặp cực vào (Input). Tiếp tục đấu hai dây dẫn mới vào cặp cực ra (Output) để dẫn lên Tầng 3.
• Bước 3 - Tầng 3 (Công tắc 3 cực): Nhận hai dây từ Tầng 2 đấu vào hai cực phóng của công tắc này. Tại Cực chung, đấu dây dẫn đầu ra cấp nguồn trực tiếp cho bóng đèn.
• Bước 4 - Hoàn thiện: Đấu dây còn lại của bóng đèn vào đường dây Trung tính (N) của nguồn điện để khép kín mạch.

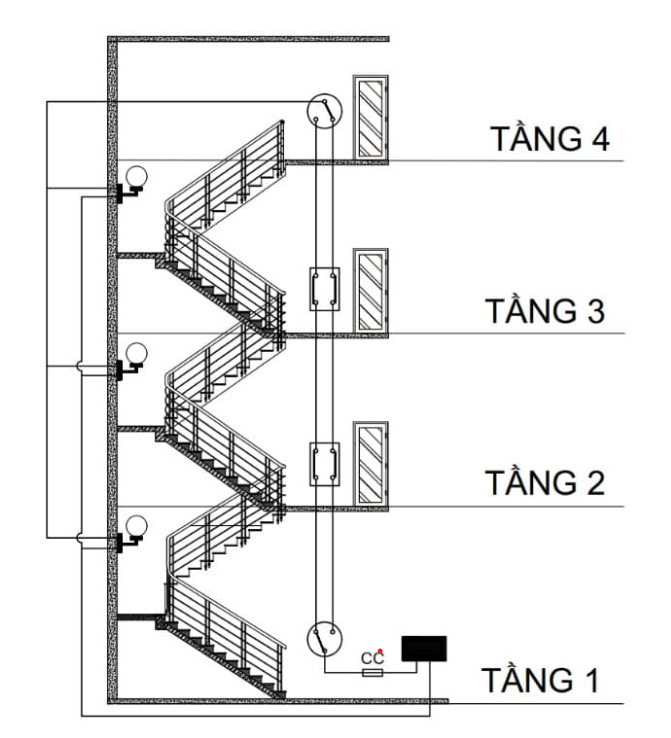

Cách đấu công tắc bóng đèn cầu thang cho nhà 4 tầng

Mở rộng từ mô hình nhà 3 tầng, thêm một công tắc trung gian vào hệ thống.

Sơ đồ thiết bị

• Vị trí đầu (Tầng 1) và Cuối (Tầng 4): Sử dụng Công tắc 3 cực.
• Các vị trí giữa (Tầng 2, Tầng 3): Sử dụng Công tắc 4 cực.

Quy trình đấu nối chuỗi

• Bước 1 - Khởi tạo nguồn tại Tầng 1. Tại vị trí công tắc Tầng 1 (công tắc 3 cực), bạn đấu dây Nóng (L) lấy từ nguồn điện tổng vào Cực chung (Common). Từ hai cực phóng còn lại của công tắc này, bạn chạy hai dây dẫn (dây liên lạc) đi song song trong ống gen để dẫn lên vị trí Tầng 2.
• Bước 2 - Đấu nối trung gian tại Tầng 2. Tại Tầng 2, bạn sử dụng công tắc 4 cực. Hãy đấu hai dây liên lạc từ Tầng 1 đi lên vào cặp cực đầu vào (Input). Tiếp theo, bạn lấy hai dây dẫn mới đấu vào cặp cực đầu ra (Output) của công tắc này và tiếp tục chạy dây lên Tầng 3.
• Bước 3 - Đấu nối trung gian tại Tầng 3. Tương tự như Tầng 2, tại Tầng 3 bạn cũng sử dụng công tắc 4 cực để nối tiếp mạch điện. Nhận hai dây liên lạc từ Tầng 2 đi lên đấu vào cặp cực đầu vào (Input). Sau đó, xuất hai dây dẫn mới từ cặp cực đầu ra (Output) để chạy lên tầng cuối cùng là Tầng 4.
• Bước 4 - Kết thúc mạch điều khiển tại Tầng 4. Tại Tầng 4, bạn quay lại sử dụng công tắc 3 cực. Hai dây liên lạc từ Tầng 3 đi lên sẽ được đấu vào hai cực phóng (cực 1 và 2). Lúc này, Cực chung (Common) của công tắc sẽ đóng vai trò là đầu ra cấp nguồn (dây Nóng) cho hệ thống đèn.
• Bước 5 - Đấu nối ra tải (Hệ thống đèn). Dây Nóng từ Cực chung công tắc. Tầng 4 sẽ được dẫn đến cực L của bóng đèn (hoặc chia nhánh song song nếu có nhiều đèn). Các cực còn lại của hệ thống đèn được đấu chụm lại và nối về đường dây Trung tính (N) của nguồn điện để khép kín mạch, hoàn tất quá trình lắp đặt.

Một số lưu ý trong cách đấu công tắc bóng đèn cầu thang

• Tuân thủ tuyệt đối an toàn điện: Bạn bắt buộc phải ngắt cầu dao tổng và dùng bút thử điện kiểm tra kỹ trước khi thao tác. Nguyên tắc quan trọng nhất là công tắc phải luôn cắt dây Nóng (L); tuyệt đối không đấu vào dây Mát (N) để tránh nguy cơ giật điện và hiện tượng đèn nhấp nháy khi tắt.
• Chọn đúng thiết bị và màu dây: Hãy mua chính xác công tắc 3 cực cho hai đầu mạch; nếu nhà từ 3 tầng trở lên, các tầng giữa phải dùng công tắc 4 cực. Đồng thời, nên quy ước màu dây rõ ràng (ví dụ: Đỏ cho Nóng, Trắng cho Lạnh) để tránh đấu nhầm gây chập cháy nguy hiểm.
• Đấu nối đúng kỹ thuật: Cần xác định chính xác Cực Chung và Cực Phóng trên lưng công tắc để tránh đấu sai làm mạch không hoạt động. Với hệ thống nhiều đèn, bắt buộc phải mắc song song để đảm bảo độ sáng; tuyệt đối không mắc nối tiếp vì sẽ làm đèn tối và hỏng dây chuyền.
• Lắp đặt hợp lý và bảo vệ dây: Công tắc nên được lắp ở độ cao 1.2m - 1.4m để thuận tiện sử dụng. Dây dẫn điện dù đi nổi hay âm tường đều phải luồn trong ống bảo vệ (ruột gà/ống cứng) để chống chuột cắn và đảm bảo an toàn lâu dài.
