Chi tiết cách đấu công tắc 2 chiều đơn giản an toàn

Bạn đang tìm kiếm cách đấu công tắc 2 chiều đơn giản, an toàn cho cầu thang hay phòng ngủ? Đừng bỏ qua bài viết này! SmartSimon sẽ hướng dẫn bạn quy trình chi tiết cùng sơ đồ lắp đặt chuẩn kỹ thuật, giúp bạn dễ dàng tự thực hiện ngay tại nhà.

Công tắc 2 chiều là gì? Ứng dụng của công tắc 2 chiều trong thực tế

Công tắc 2 chiều (hay công tắc đảo chiều) là thiết bị điện có cấu tạo đặc biệt gồm 3 cực (1 cực chung và 2 cực chuyển đổi), cho phép dòng điện chuyển hướng linh hoạt thay vì chỉ đóng ngắt đơn thuần như công tắc thường. Khi tác động vào bất kỳ công tắc nào trong hệ thống, mạch điện sẽ thay đổi trạng thái (kín hoặc hở) ngay lập tức giúp người dùng bật hoặc tắt cùng một bóng đèn từ hai vị trí hoàn toàn tách biệt, mang lại sự thuận tiện tối đa trong việc kiểm soát ánh sáng mà không cần di chuyển quay lại vị trí ban đầu.

Ứng dụng phổ biến:

• Cầu thang: Bật đèn ở tầng 1 và tắt đèn khi lên đến tầng 2 (hoặc ngược lại).
• Hành lang dài: Bật đầu hành lang và tắt ở cuối hành lang.
• Phòng ngủ: Một công tắc nằm ngay cửa ra vào, công tắc còn lại nằm ngay đầu giường để thuận tiện tắt đèn khi đi ngủ.

Chuẩn bị trước khi đấu công tắc 2 chiều

Để quá trình lắp đặt diễn ra suôn sẻ, bạn cần chuẩn bị đầy đủ các dụng cụ sau:

Dụng cụ cầm tay: Tua vít (pake và dẹt), kìm cắt dây, kìm tuốt dây, bút thử điện.

Vật tư thiết bị:

• 02 Công tắc 3 cực.
• Dây điện: Nên chuẩn bị 2 màu dây khác nhau (ví dụ: Đỏ cho dây nóng/nguồn, Trắng hoặc Vàng cho dây liên lạc) để dễ phân biệt.
• Bóng đèn và đui đèn.
• Băng dính cách điện.

An toàn: Quan trọng nhất là ngắt hoàn toàn nguồn điện (Cầu dao/Aptomat tổng) trước khi thực hiện.

Sơ đồ nguyên lý hoạt động của công tắc 2 chiều

Về cơ bản, có 2 cách đấu công tắc 2 chiều (sử dụng công tắc 3 cực) phổ biến nhất cho hệ thống điện dân dụng.

Cách 1: Chạy dây nguồn đến 1 công tắc (Cách an toàn - Khuyên dùng)

• Nguyên lý: Dây nóng (L) đi qua công tắc rồi mới tới bóng đèn.
• Ưu điểm: Khi tắt công tắc, đui đèn hoàn toàn mất điện dương. Điều này cực kỳ quan trọng vì khi thay bóng đèn, dù bạn vô tình chạm tay vào đui cũng không bị giật. Đảm bảo tuổi thọ cho bóng đèn LED (tránh hiện tượng đèn LED nhấp nháy mờ mờ khi tắt).
• Nhược điểm: Tốn dây điện hơn nếu khoảng cách hai công tắc xa nhau.

Cách 2: Đấu tắt (Cách tiết kiệm dây - Dùng cho cải tạo)

• Nguyên lý: Cấp nguồn (Nóng + Nguội) vào cả 2 đầu công tắc.
• Ưu điểm: Tiết kiệm dây dẫn liên lạc chạy dọc nhà. Phù hợp khi cải tạo nhà cũ đã có sẵn nguồn điện ở hai đầu nhưng không thể đục tường chạy thêm dây.
• Nhược điểm: Không an toàn. Khi tắt đèn, trong đui đèn vẫn có thể tồn tại dòng điện dương. Tuyệt đối nguy hiểm khi sửa chữa nếu không ngắt cầu dao tổng. Dễ gây chập nổ (ngắn mạch) nếu công tắc kém chất lượng hoặc thao tác bật/tắt quá nhanh gây hồ quang điện.

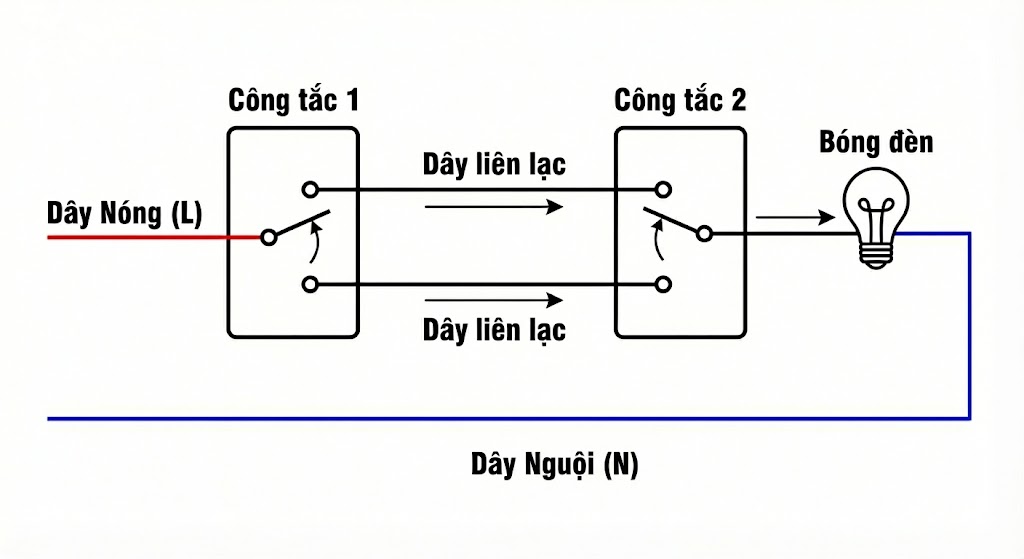

Nguyên lý hoạt động của công tắc 2 chiều (theo cách 1): Dựa trên việc đóng hoặc ngắt kết nối của hai dây liên lạc này. Cụ thể, dây nóng (L) từ nguồn điện sẽ đi vào cực chung của công tắc thứ nhất. Từ công tắc thứ nhất, dòng điện có hai lựa chọn đường đi qua hai dây liên lạc để đến công tắc thứ hai. Tại công tắc thứ hai, dòng điện sẽ đi ra từ cực chung để đến bóng đèn, và cuối cùng dây nguội (N) sẽ nối trực tiếp vào bóng đèn để khép kín mạch. Khi hai công tắc cùng gạt về một hướng (cùng chọn nhánh 1 hoặc cùng chọn nhánh 2), mạch kín và đèn sáng. Khi một trong hai công tắc đổi chiều, mạch bị hở và đèn tắt

Một số lưu ý trong cách đấu công tắc 2 chiều

Quy tắc chọn màu dây:

Bạn nên tuân thủ quy tắc màu để dễ sửa chữa về sau.

Ví dụ: Dây Đỏ = Nguồn Nóng (L); Dây Xanh/Đen = Dây Nguội (N); Dây Vàng/Trắng = Dây liên lạc.

Kỹ thuật tuốt dây và đấu nối:

• Tuốt vỏ dây khoảng 8-10mm. Không tuốt quá dài (dễ hở điện chạm chập) hoặc quá ngắn (tiếp xúc kém gây mô-ve tia lửa điện).
• Khi siết ốc vít tại công tắc: Phải siết đủ lực. Nếu lỏng, đèn sẽ chập chờn và làm nóng chảy nhựa công tắc.

Chọn tiết diện dây:

Với bóng đèn chiếu sáng thông thường, nên dùng dây đơn cứng tiết diện 1.5mm² (ví dụ CADIVI 1.5) là đủ tải và dễ thi công luồn ống.

Cách đấu công tắc 2 chiều

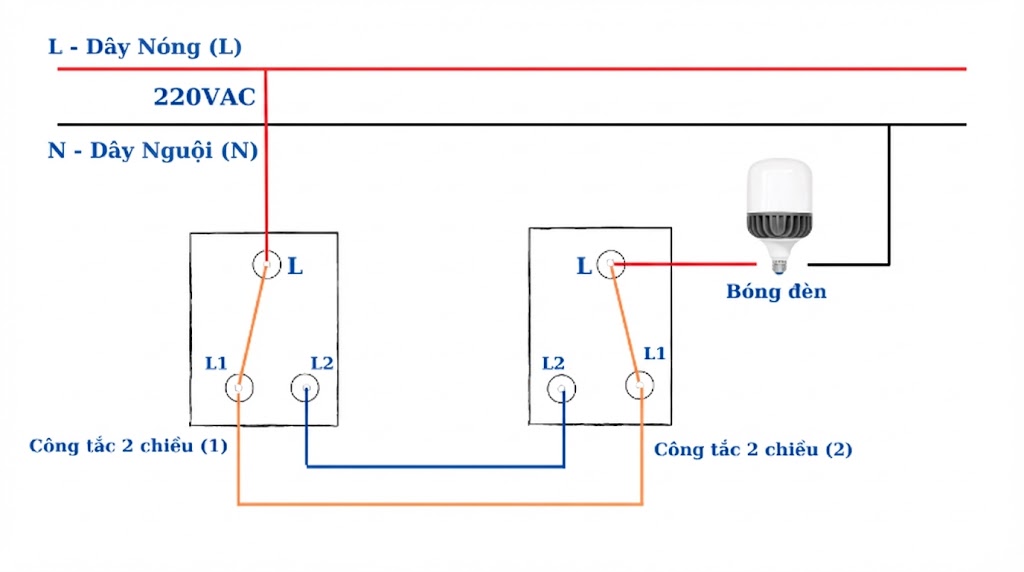

• Bước 1 - Xác định chân trên công tắc 3 cực: Quan sát mặt sau công tắc để tìm 3 cực nối dây. Cực quan trọng nhất là cực chung, thường ký hiệu là 0, L hoặc COM. Hai cực còn lại là cực dây liên lạc, ký hiệu 1, 3 hoặc L1, L2. Xác định đúng cực chung là yếu tố tiên quyết để mạch hoạt động.
• Bước 2 - Đi dây liên lạc giữa hai công tắc: Dùng 2 sợi dây điện cùng màu (nên khác màu dây nguồn) để nối thông hai công tắc. Nối cực L1 của công tắc 1 với cực L1 của công tắc 2. Tương tự, nối cực L2 của công tắc 1 với cực L2 của công tắc 2.
• Bước 3 - Đấu nguồn và dây ra đèn: Tại công tắc 1, đấu Dây Nóng (L) từ nguồn vào cực chung. Tại công tắc 2, đấu từ cực chung ra một đầu đui đèn. Đầu còn lại của đui đèn đấu trực tiếp vào Dây Nguội (). Cách này đảm bảo an toàn khi sử dụng và sửa chữa.
• Bước 4 - Hoàn thiện và thử nghiệm: Sắp xếp dây gọn gàng, lắp công tắc vào đế và gắn mặt che. Lắp bóng đèn, cấp lại nguồn điện. Kiểm tra bằng cách bật/tắt đèn thử tại cả hai vị trí công tắc; nếu đèn hoạt động linh hoạt là thành công.

Các lỗi thường gặp và cách khắc phục khi đấu công tắc 2 chiều

Lỗi 1: Đèn chỉ bật tắt được ở 1 công tắc, công tắc kia không tác dụng.

• Nguyên nhân: Đấu nhầm chân. Bạn đã đấu dây nguồn (hoặc dây ra đèn) vào chân số 1 hoặc 3 thay vì chân Chung (0/L).
• Khắc phục: Đổi lại vị trí dây nguồn về đúng cực giữa.

Lỗi 2: Bật công tắc bị nổ/nhảy Aptomat (Thường gặp ở cách đấu song song).

• Nguyên nhân: Đấu sai dây nóng và nguội chạm nhau trực tiếp khi bật công tắc.
• Khắc phục: Kiểm tra lại sơ đồ, chuyển sang cách đấu nối tiếp (Cách 1) để an toàn hơn.

Lỗi 3: Đèn tắt rồi nhưng vẫn phát sáng mờ mờ (với đèn LED).

• Nguyên nhân: Do đấu sai dây (dây Nguội đi qua công tắc thay vì dây Nóng).
• Khắc phục: Đảo lại đầu dây nguồn tại Aptomat tổng hoặc đấu lại đúng cực vào công tắc.
