Hướng dẫn cách đấu bảng điện 2 công tắc 1 ổ cắm​ an toàn, đơn giản

Bạn muốn tự lắp bảng điện 2 công tắc 1 ổ cắm cho gia đình? Cùng SmartSimon tham khảo ngay quy trình đấu nối chi tiết, giúp bạn thực hiện nhanh chóng, chính xác và đảm bảo an toàn tuyệt đối.

Chuẩn bị dụng cụ

1. Dụng cụ cần thiết

Bảng điện

Công tắc: 02 chiếc (loại công tắc 2 cực).

Ổ cắm: 01 chiếc (loại 2 chấu hoặc 3 chấu).

Cầu chì: 01 chiếc

Dây điện: loại 1.5mm hoặc 2.5mm

Băng dính điện

2. Thiết bị điện

Tua vít: cả đầu dẹt và đầu bake.

Kìm điện

Bút thử điện

Khoan tay

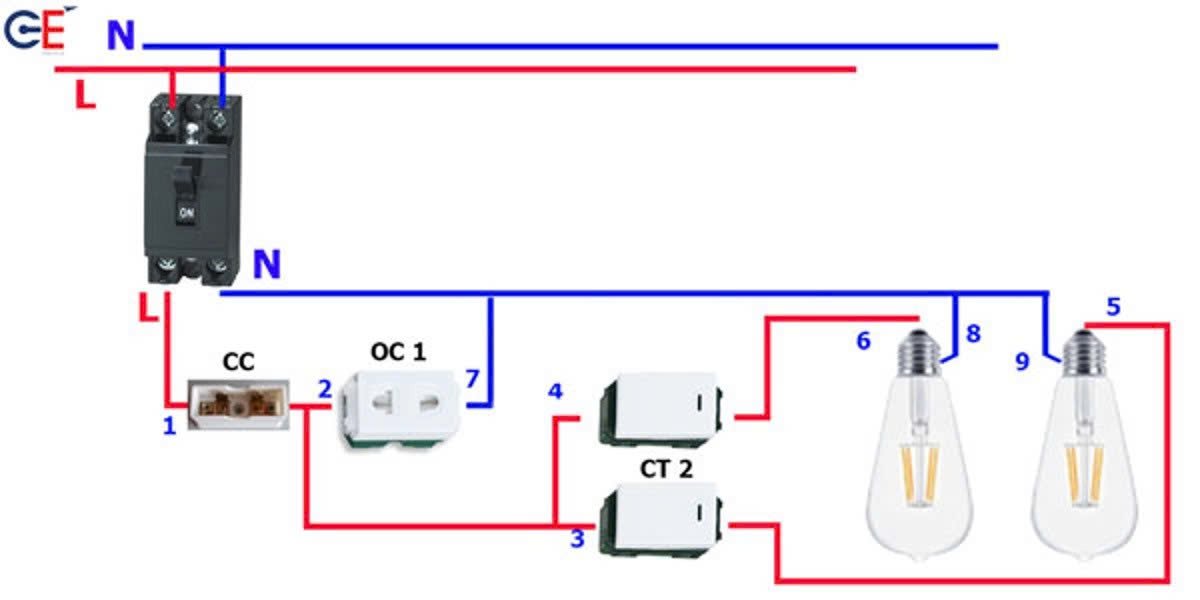

Sơ đồ nguyên lý hoạt động của bảng điện 2 công tắc 1 ổ cắm

Các ký hiệu trong sơ đồ

L (Line): Dây nóng (màu đỏ).

N (Neutral): Dây lạnh (màu xanh dương/trắng).

CC: Cầu chì.

OC 1: Ổ cắm.

CT: Công tắc.

Nguyên lý hoạt động

Dòng điện từ dây nóng đi qua cầu chì, sau đó chia làm hai nhánh: một nhánh dẫn vào công tắc, nhánh còn lại dẫn vào một cực của ổ cắm. Dây lạnh từ nguồn tổng sẽ đi trực tiếp vào cực còn lại của ổ cắm và các bóng đèn để khép kín mạch điện giúp thiết bị hoạt động.

Quy trình đấu bảng điện 2 công tắc 1 ổ cắm

Bước 1: Xác định dây nóng và dây nguội

Sử dụng bút thử điện để xác định đâu là dây pha (dây nóng - L) và đâu là dây trung tính (dây nguội - N) từ nguồn điện tổng.

• Nếu bút thử điện sáng đèn, đó là dây nóng.
• Nếu bút thử điện không sáng, đó là dây nguội.

Lưu ý: Ngắt cầu dao tổng ngay sau khi đã xác định xong để đảm bảo an toàn khi đấu nối.

Bước 2: Đấu dây cho cầu chì

Từ nguồn điện tổng, bạn lấy dây nóng (L) đấu vào đầu vào của cầu chì tại điểm 1. Đầu ra của cầu chì tại điểm 2 sẽ trở thành nguồn cấp điện chính (mang dòng điện dương) cho tất cả thiết bị phía sau.

Bước 3: Đấu dây cho ổ cắm

Ổ cắm cần cả hai dây nóng và nguội để hoạt động độc lập:

• Cực dương (nóng): Nối một đường dây từ đầu ra của cầu chì (điểm 2) vào một cực của ổ cắm.
• Cực âm (nguội): Nối trực tiếp dây trung tính (N) từ nguồn tổng vào cực còn lại của ổ cắm tại điểm 7.

Bước 4: Đấu dây cho 2 công tắc

Đấu dây pha vào công tắc: Từ đầu ra của cầu chì (hoặc trích từ dây nóng của ổ cắm), bạn chia dây đi vào cực động (đầu vào) của cả 2 công tắc tại điểm 3 và 4. Bạn có thể đấu cầu thông mạch giữa hai điểm này.

Đấu dây ra bóng đèn:

• Từ cực tĩnh (đầu ra) của công tắc thứ nhất, nối dây dẫn đến bóng đèn số 1 (tương ứng đường dây tại điểm 6).
• Từ cực tĩnh của công tắc thứ hai, nối dây dẫn đến bóng đèn số 2 (tương ứng đường dây tại điểm 5).

Đấu dây nguội cho đèn: Hai đầu dây còn lại của 2 bóng đèn tại điểm 8 và 9 sẽ được nối chung vào đường dây trung tính (N) của nguồn tổng để khép kín mạch.

Bước 5: Lắp đặt và hoàn thiện

Sau khi hoàn tất việc đấu dây bên trong, bạn sắp xếp gọn gàng các dây điện trong bảng điện, gắn cố định các thiết bị (cầu chì, công tắc, ổ cắm) vào vị trí trên bảng điện, dùng khoan và vít để cố định bảng điện lên tường. Sau đó bật lại cầu dao và dùng bút thử điện kiểm tra hoạt động của ổ cắm và công tắc.

Những lưu ý để đảm bảo an toàn khi đấu điện

• Ngắt điện hoàn toàn: Luôn dập cầu dao (Aptomat) và treo biển cảnh báo sửa chữa nếu cần thiết.
• Kiểm tra kỹ mối nối: Các mối nối dây phải chắc chắn, tiếp xúc tốt để tránh hiện tượng mô-ve (tia lửa điện) gây cháy nhựa và hỏa hoạn.
• Cách điện đúng chuẩn: Sử dụng băng keo điện chất lượng để bọc kín các phần dây đồng bị hở.
• Xác định chính xác các loại dây: Cần phân biệt rõ dây nóng (L), dây nguội (N) và dây tiếp đất (E). Đấu nhầm dây có thể gây hỏng thiết bị hoặc mất an toàn.

Các lỗi thường gặp và cách khắc phục khi đấu điện

Một số sự cố nhỏ có thể gặp trong quá trình lắp đặt:

• Bật công tắc nhưng đèn không sáng: Có thể do bóng đèn bị cháy, hoặc mối nối từ công tắc ra đèn bị lỏng. Hãy kiểm tra lại đui đèn và các điểm đấu nối.
• Cắm thiết bị vào ổ cắm nhưng không có điện: Khả năng cao là dây trung tính đấu vào ổ cắm bị tuột hoặc cầu chì đã bị đứt dây chảy.
• Vừa bật lên thì Aptomat nhảy: Đây là dấu hiệu của chập mạch (ngắn mạch). Có thể bạn đã đấu nhầm dây nóng và dây nguội chạm trực tiếp vào nhau. Cần tháo ra kiểm tra lại sơ đồ ngay lập tức.

Nắm vững sơ đồ nguyên lý sẽ giúp việc đấu nối bảng điện 2 công tắc 1 ổ cắm trở nên đơn giản và chính xác. SmartSimon tin rằng với những hướng dẫn trên bạn có thể tự tin xử lý hệ thống điện an toàn và hiệu quả cho mọi nhu cầu sử dụng.
